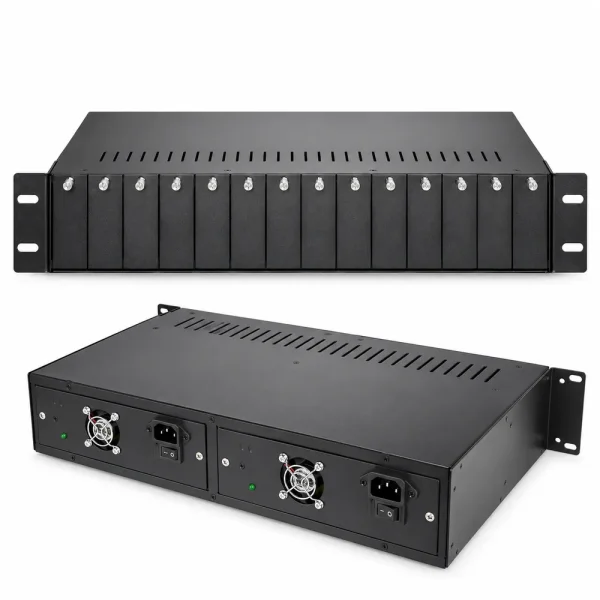

Bộ nguồn tập trung converter quang 14 khe cắm chính hãng

Bộ nguồn tập trung Converter quang 14 khe cắm là khung cấp nguồn được thiết kế để lắp và quản lý nhiều Media Converter tại cùng một vị trí trong tủ Rack. Thay vì sử dụng từng adapter rời cho mỗi bộ chuyển đổi quang điện, hệ thống tập trung các converter vào một chassis 2U chuẩn 19 inch, giúp khu vực phòng máy gọn hơn và thuận tiện cho việc kiểm tra, vận hành hoặc bảo trì. Theo thông tin sản phẩm, khung có 14 khe cắm, hỗ trợ nguồn 220VAC hoặc 48VDC, đầu ra 5VDC - 12A và cơ chế chuyển đổi nguồn khi một đường cấp gặp sự cố. Cấu hình này phù hợp với phòng server, trung tâm mạng, hệ thống camera hoặc các dự án có nhiều tuyến quang tập trung tại cùng tủ thiết bị.

Bộ nguồn tập trung Converter quang dùng để làm gì?

Trong một hệ thống mạng có nhiều tuyến cáp quang, mỗi đường truyền thường cần bộ chuyển đổi quang điện tại điểm trung tâm. Nếu số lượng converter tăng lên, việc sử dụng riêng từng adapter nguồn sẽ tạo ra nhiều dây điện, ổ cắm và thiết bị rời trong tủ Rack. Khung nguồn tập trung giải quyết vấn đề này bằng cách bố trí các converter trong cùng một chassis và cung cấp nguồn tập trung. Với 14 khe, thiết bị có thể tổ chức nhiều tuyến quang trên cùng một không gian 2U. Khi triển khai hệ thống sử dụng nhiều Converter quang, việc sử dụng chassis tập trung giúp kỹ thuật viên quản lý thiết bị theo từng khe, giảm số lượng adapter rời và tối ưu không gian bên trong tủ mạng.

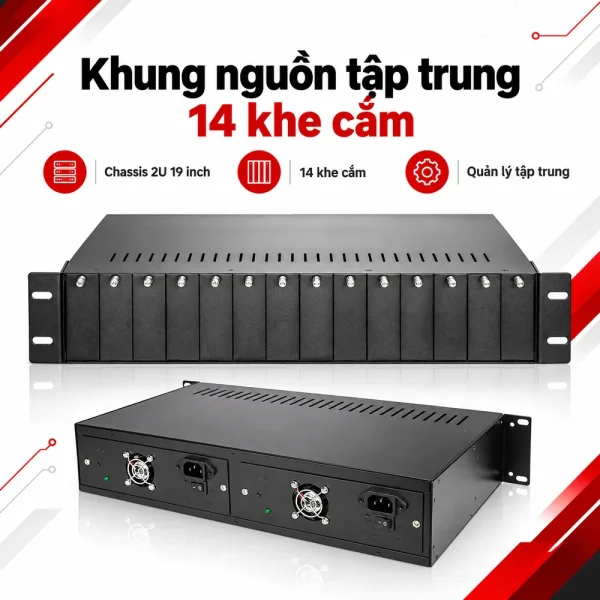

Thiết kế 14 khe cho hệ thống nhiều tuyến quang

Khung nguồn được thiết kế với 14 vị trí cắm converter. Mỗi khe tương ứng với một bộ chuyển đổi quang điện phù hợp với cấu trúc chassis. Cấu hình 14 khe thích hợp với các hệ thống có nhiều đường truyền point-to-point, camera IP, mạng giữa các tòa nhà hoặc nhiều nhánh quang hội tụ về phòng máy. Ví dụ, nếu một doanh nghiệp có nhiều khu vực sản xuất, kho và văn phòng kết nối bằng cáp quang, mỗi tuyến có thể sử dụng một media converter ở phía trung tâm. Thay vì bố trí 10 hoặc 14 thiết bị rời kèm adapter, các converter có thể được sắp xếp vào chassis để tạo thành một cụm thiết bị đồng nhất. Tuy nhiên, không nên mặc định mọi loại converter trên thị trường đều có thể cắm trực tiếp. Người dùng cần kiểm tra kích thước, kiểu module, điện áp cấp và khả năng tương thích cơ khí của converter với khung trước khi lắp đặt.

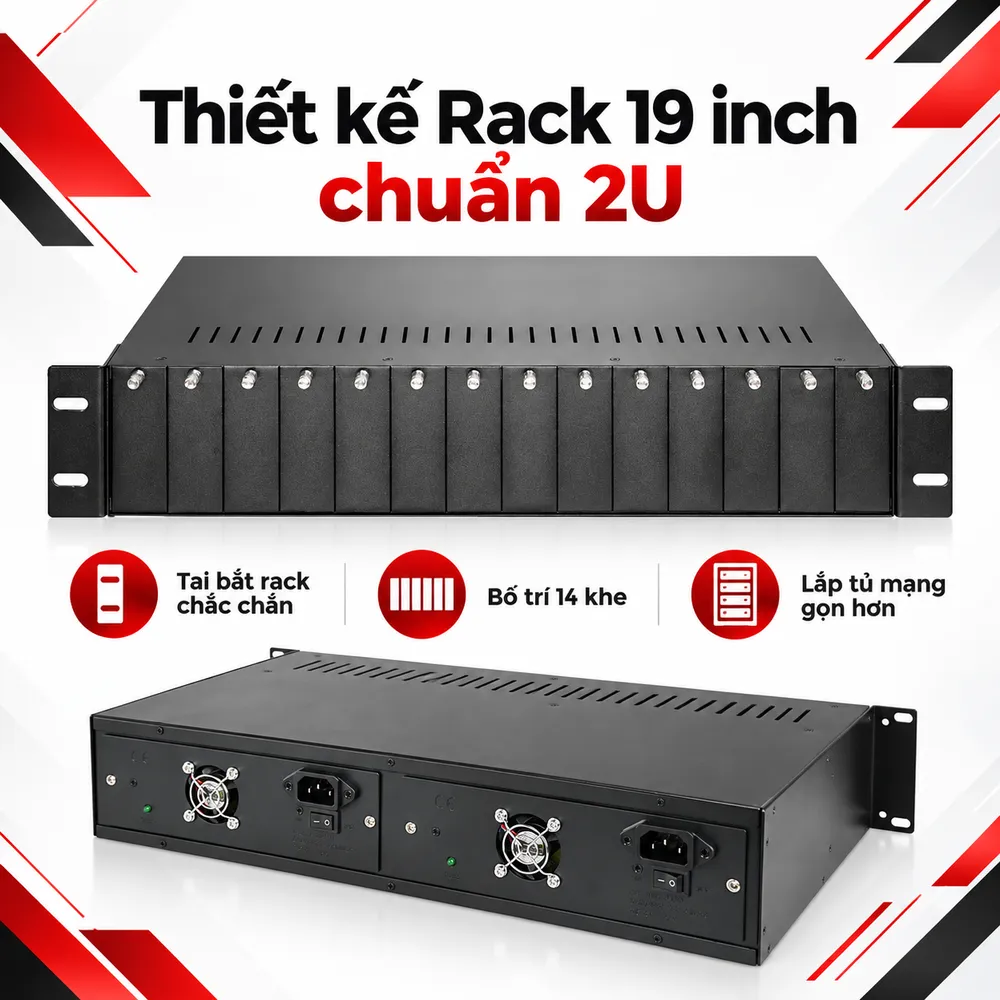

Kích thước 2U chuẩn Rack 19 inch

Bộ nguồn tập trung có chiều cao 2U và chiều rộng phù hợp tủ Rack 19 inch. Hai bên chassis có tai bắt Rack để cố định thiết bị vào thanh tiêu chuẩn của tủ mạng. Thiết kế này giúp khung nguồn có thể lắp chung với switch, patch panel, ODF, router và các thiết bị mạng khác trong cùng tủ Rack. So với việc đặt converter rời trên khay tủ, chassis giúp các thiết bị được bố trí có trật tự hơn. Việc đánh số từng khe cũng thuận tiện cho kỹ thuật viên khi xác định tuyến, thay converter hoặc kiểm tra sự cố. Vỏ ngoài được phủ sơn tĩnh điện màu đen, đồng bộ với phần lớn tủ Rack và thiết bị mạng phổ biến.

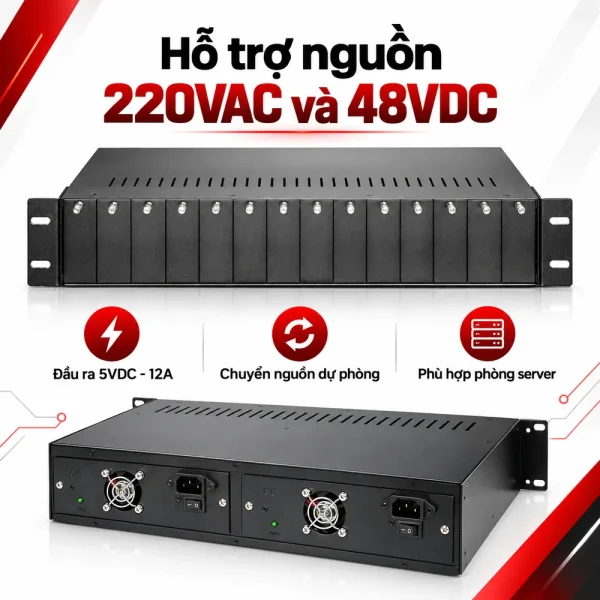

Hỗ trợ nguồn 220VAC và 48VDC

Theo thông tin sản phẩm, bộ nguồn tập trung hỗ trợ hai dạng nguồn đầu vào gồm 220VAC và 48VDC. Việc hỗ trợ nhiều phương án nguồn giúp chassis có thể tích hợp vào các hệ thống điện khác nhau. Nguồn 220VAC thường được sử dụng tại phòng máy hoặc văn phòng, trong khi nguồn DC48V xuất hiện trong nhiều hệ thống viễn thông. Thiết bị được mô tả có khả năng chuyển nguồn khi một trong hai đường cấp gặp sự cố. Đây là đặc điểm hữu ích đối với hệ thống cần duy trì hoạt động của các converter trong trường hợp một nguồn bị gián đoạn. Tuy nhiên, khi triển khai nguồn dự phòng, người dùng cần kiểm tra sơ đồ đấu nối, cơ chế chuyển mạch và cấu hình chính xác theo tài liệu của model thực tế.

Nguồn đầu ra 5VDC - 12A cho các Converter

Nguồn đầu ra của chassis được cung cấp ở mức 5VDC - 12A theo thông tin sản phẩm. Nguồn này được phân phối đến các khe để cấp điện cho những converter tương thích. Việc tập trung nguồn giúp giảm nhu cầu sử dụng adapter riêng lẻ và số lượng ổ điện trong tủ Rack. Đây là lợi ích rõ ràng khi số lượng media converter tăng lên. Tuy nhiên, trước khi lắp converter, cần xác nhận thiết bị sử dụng đúng mức điện áp phù hợp. Không nên cắm một converter yêu cầu điện áp khác vào chassis chỉ vì kích thước vật lý có thể vừa khe. Tổng công suất tiêu thụ của toàn bộ converter cũng cần nằm trong giới hạn mà nguồn tập trung có thể cung cấp.

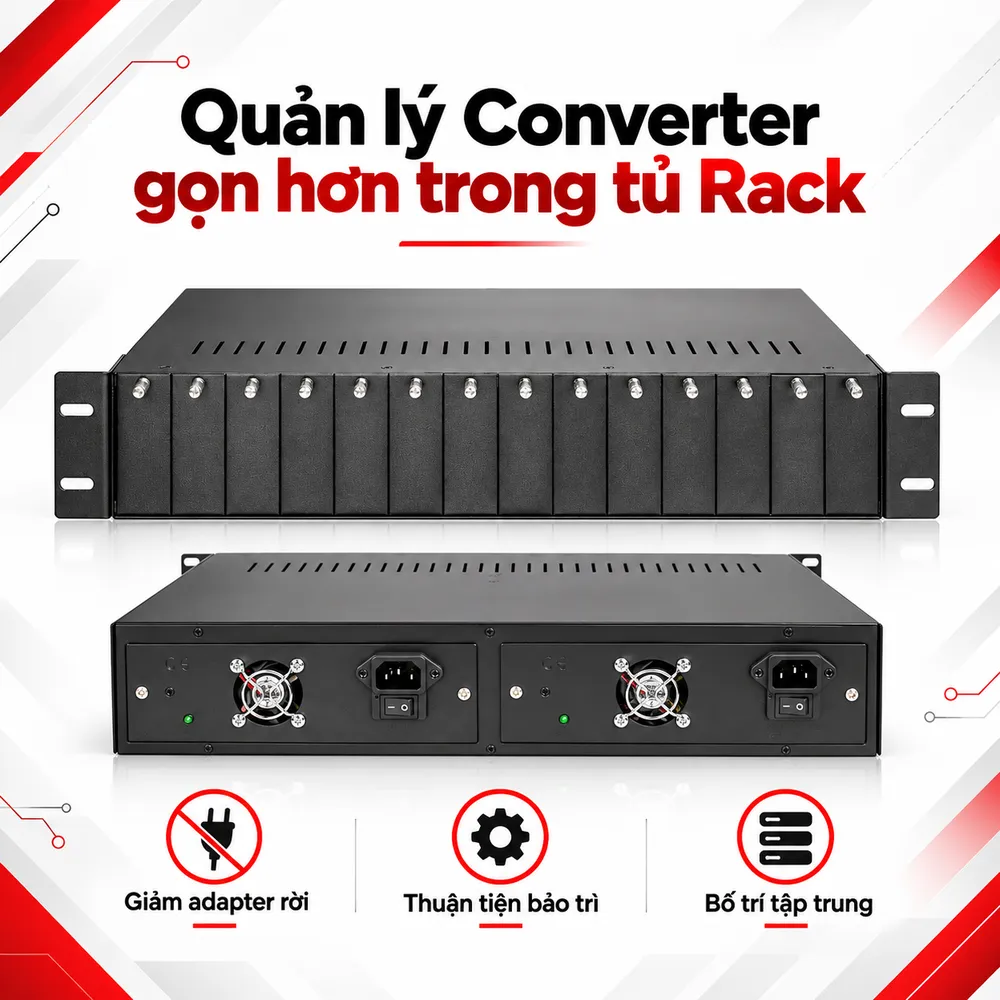

Quản lý hệ thống mạng gọn hơn trong phòng server

Một trong những lợi ích thực tế của chassis 14 khe là khả năng tổ chức thiết bị tập trung. Trong phòng server, việc sử dụng nhiều adapter rời thường tạo ra dây nguồn chồng chéo, chiếm ổ cắm và gây khó khăn khi cần xác định thiết bị tương ứng với từng tuyến quang. Với bộ nguồn tập trung, các media converter được đặt trong một khung Rack cố định. Kỹ thuật viên có thể quản lý dây nhảy quang, cáp mạng và nguồn theo cùng một khu vực. Điều này cũng thuận tiện khi bảo trì. Nếu một converter gặp sự cố, kỹ thuật viên có thể xác định khe tương ứng, thay module và kiểm tra lại tuyến mà không cần tháo dỡ nhiều adapter rời. Bộ nguồn tập trung 14 khe là giải pháp phù hợp cho hệ thống có nhiều Media Converter cần lắp tập trung trong tủ Rack. Khách hàng có thể liên hệ Hulatech để được tư vấn khả năng tương thích, cấu hình nguồn và nhận báo giá theo số lượng converter cũng như yêu cầu triển khai thực tế.
