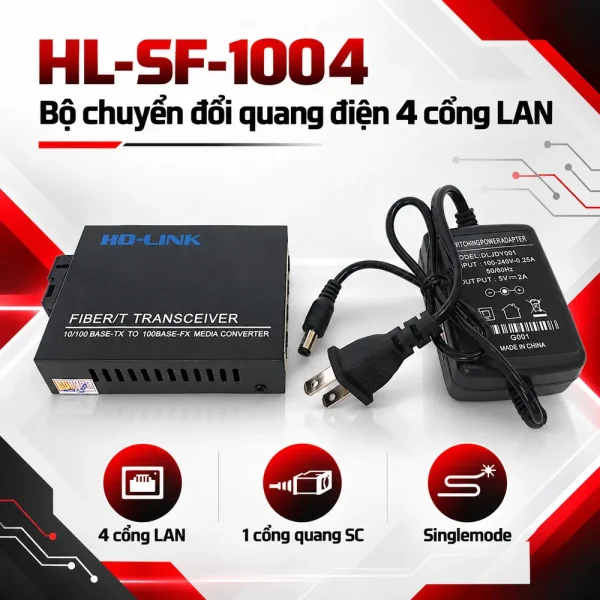

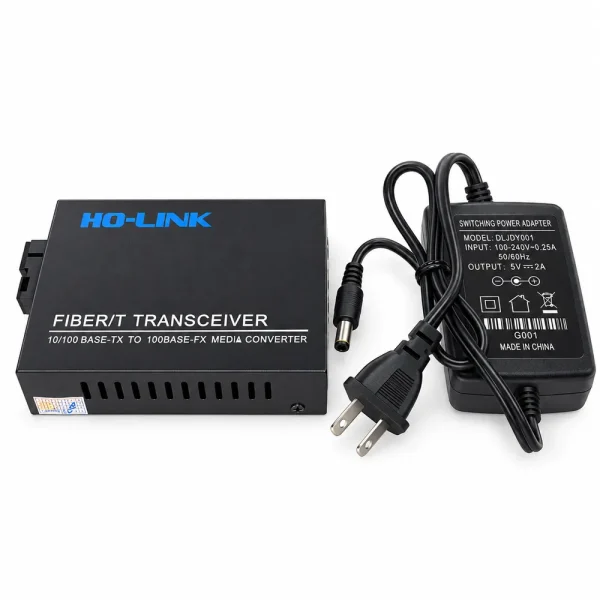

Bộ chuyển đổi quang điện 4 cổng LAN – HO-Link HL-SF-1004

HO-Link HL-SF-1004 là bộ chuyển đổi quang điện được thiết kế cho các hệ thống cần truyền Ethernet qua cáp quang và đồng thời phân phối kết nối mạng cho nhiều thiết bị tại đầu xa. Sản phẩm tích hợp 4 cổng LAN cùng 1 cổng quang SC, sử dụng cáp quang Singlemode và hỗ trợ khoảng cách truyền lên đến khoảng 20 km theo cấu hình sản phẩm. Khác với media converter chỉ có một cổng RJ45, HL-SF-1004 cung cấp bốn vị trí kết nối Ethernet trên cùng thiết bị. Cấu hình này phù hợp với hệ thống camera IP, mạng nội bộ giữa các tòa nhà, nhà xưởng, kho bãi hoặc những khu vực cần đưa một tuyến quang đến điểm xa rồi phân phối mạng cho nhiều thiết bị đầu cuối.

HO-Link HL-SF-1004 là bộ chuyển đổi quang điện như thế nào?

Chức năng chính của HL-SF-1004 là chuyển đổi tín hiệu Ethernet trên cáp đồng sang tín hiệu quang để truyền qua cáp quang, sau đó chuyển đổi ngược lại tại đầu bên kia tuyến. Trong các hệ thống mạng thông thường, cáp đồng Ethernet có giới hạn về khoảng cách triển khai. Khi cần kết nối giữa hai khu vực cách xa nhau, đường truyền quang giúp mở rộng phạm vi kết nối mà không cần kéo một tuyến cáp đồng dài. Trong nhóm Converter quang, HL-SF-1004 có điểm khác biệt nằm ở việc tích hợp 4 cổng LAN tại đầu chuyển đổi. Điều này tạo thuận lợi cho những vị trí cần kết nối nhiều thiết bị Ethernet nhưng chỉ có một tuyến cáp quang đi về hệ thống trung tâm.

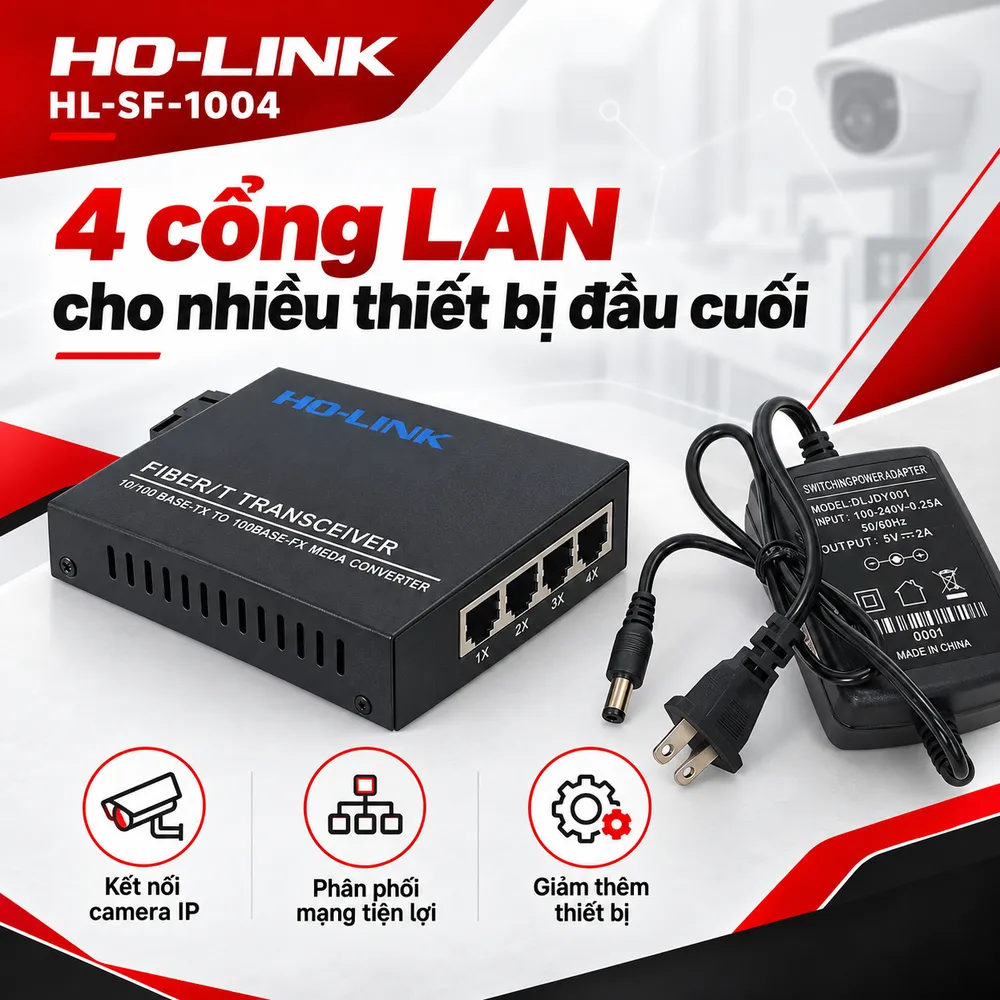

Cấu hình 4 cổng LAN phù hợp cho nhiều thiết bị đầu cuối

HO-Link HL-SF-1004 được trang bị 4 cổng LAN. Thay vì chỉ chuyển tín hiệu quang sang một cổng RJ45, thiết bị có thể cung cấp nhiều kết nối Ethernet tại cùng một vị trí. Ví dụ, tại một khu vực camera nằm cách phòng mạng vài km, tuyến cáp quang có thể được đưa đến HL-SF-1004. Từ đây, bốn cổng LAN có thể kết nối đến camera IP, máy tính, thiết bị điều khiển hoặc các thiết bị mạng phù hợp khác. Trong một số cấu hình, việc có sẵn bốn cổng LAN có thể giảm nhu cầu bố trí thêm một switch mạng nhỏ ngay sau media converter. Tuy nhiên, khả năng thay thế switch cần được xem xét theo số lượng cổng, yêu cầu quản lý mạng, băng thông và tính năng mà hệ thống thực tế cần sử dụng. Nếu hệ thống yêu cầu VLAN, QoS, quản lý tập trung hoặc nhiều cổng hơn, một switch chuyên dụng vẫn có thể cần thiết.

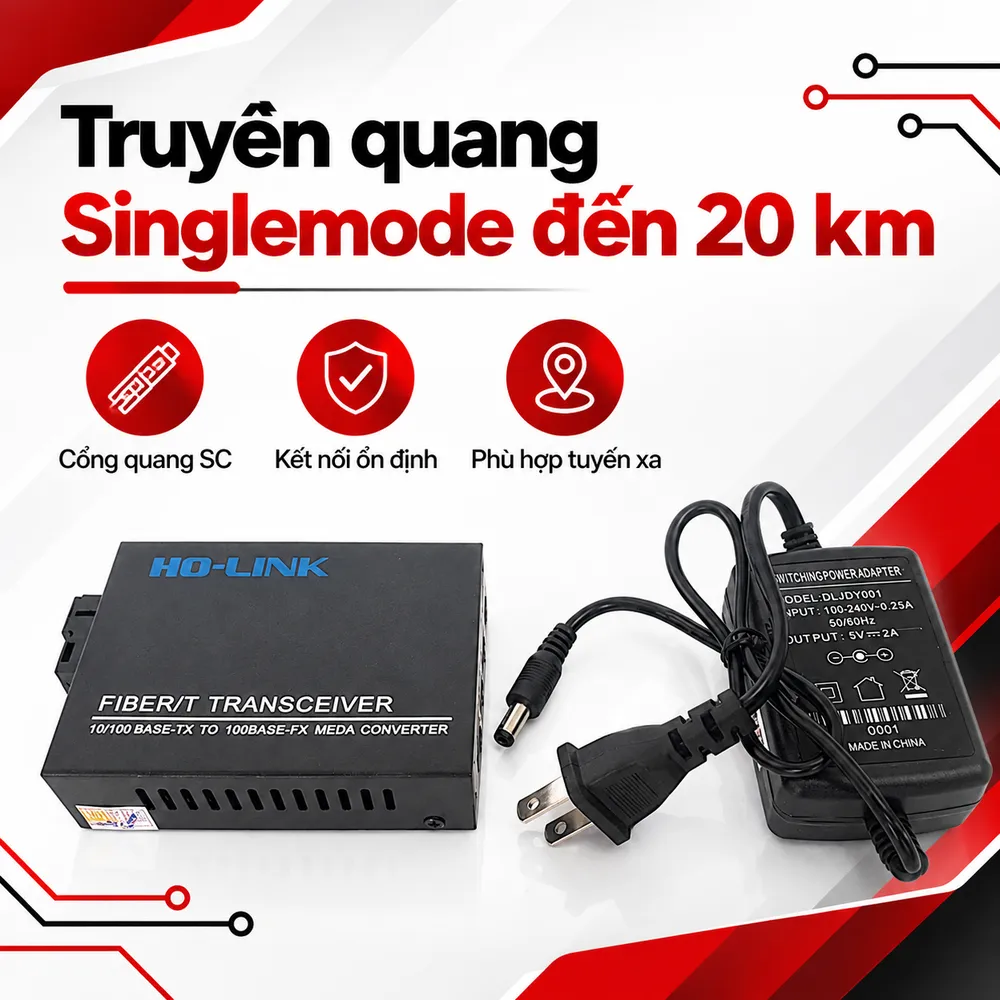

Truyền dữ liệu qua cáp quang Singlemode đến 20 km

HL-SF-1004 sử dụng cáp quang Singlemode và hỗ trợ tuyến truyền khoảng 20 km theo thông tin sản phẩm. Singlemode thường được sử dụng cho các kết nối có khoảng cách lớn giữa hai vị trí, phù hợp với mạng doanh nghiệp, khu công nghiệp, nhà xưởng hoặc hệ thống camera phân tán. Thiết bị sử dụng cổng quang SC. Khi xây dựng tuyến, dây nhảy quang, adapter, ODF và các phụ kiện cần được lựa chọn tương thích với chuẩn đầu nối thực tế trên thiết bị. Khoảng cách 20 km không nên được hiểu là mọi tuyến có chiều dài dưới mức này đều hoạt động giống nhau. Chất lượng cáp quang, số lượng mối hàn, đầu nối, adapter và suy hao phát sinh trên tuyến đều ảnh hưởng đến khả năng truyền dẫn. Với tuyến dài hoặc có nhiều điểm hàn nối, kỹ thuật viên nên đo suy hao sau khi thi công để đánh giá ngân sách quang thực tế.

Tốc độ Ethernet cần được đối chiếu trước khi triển khai

Thông tin lưu hành về HL-SF-1004 hiện có sự khác nhau giữa một số tài liệu bán hàng: có nơi mô tả cổng LAN ở mức 10/100Mbps, trong khi một số bảng thông số lại ghi 10/100/1000Mbps. Vì vậy, tốc độ Ethernet là thông số cần xác nhận trực tiếp theo tem sản phẩm hoặc datasheet của đúng phiên bản trước khi đặt mua. Nếu phiên bản sử dụng Fast Ethernet 10/100Mbps, sản phẩm phù hợp với camera IP hoặc thiết bị mạng có lưu lượng trong phạm vi 100Mbps. Nếu hệ thống yêu cầu Gigabit Ethernet, cần xác nhận model thực tế hỗ trợ 1000Mbps trước khi triển khai. Đây là bước quan trọng vì tốc độ của converter có thể trở thành giới hạn băng thông nếu thiết bị đầu cuối hoặc switch trung tâm hoạt động ở tốc độ cao hơn.

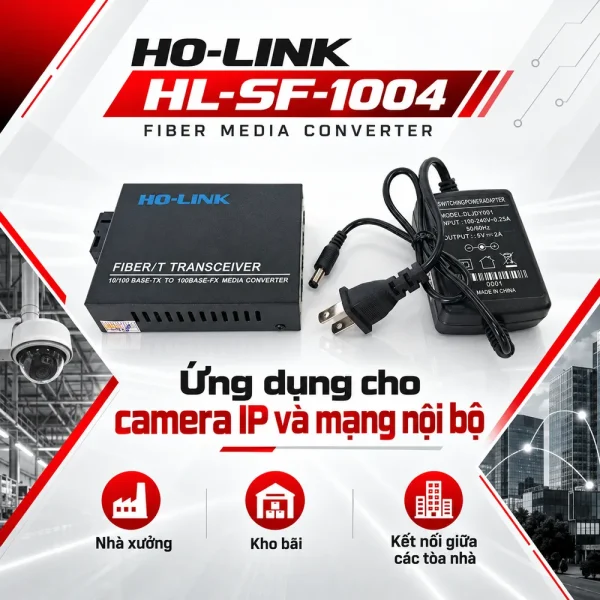

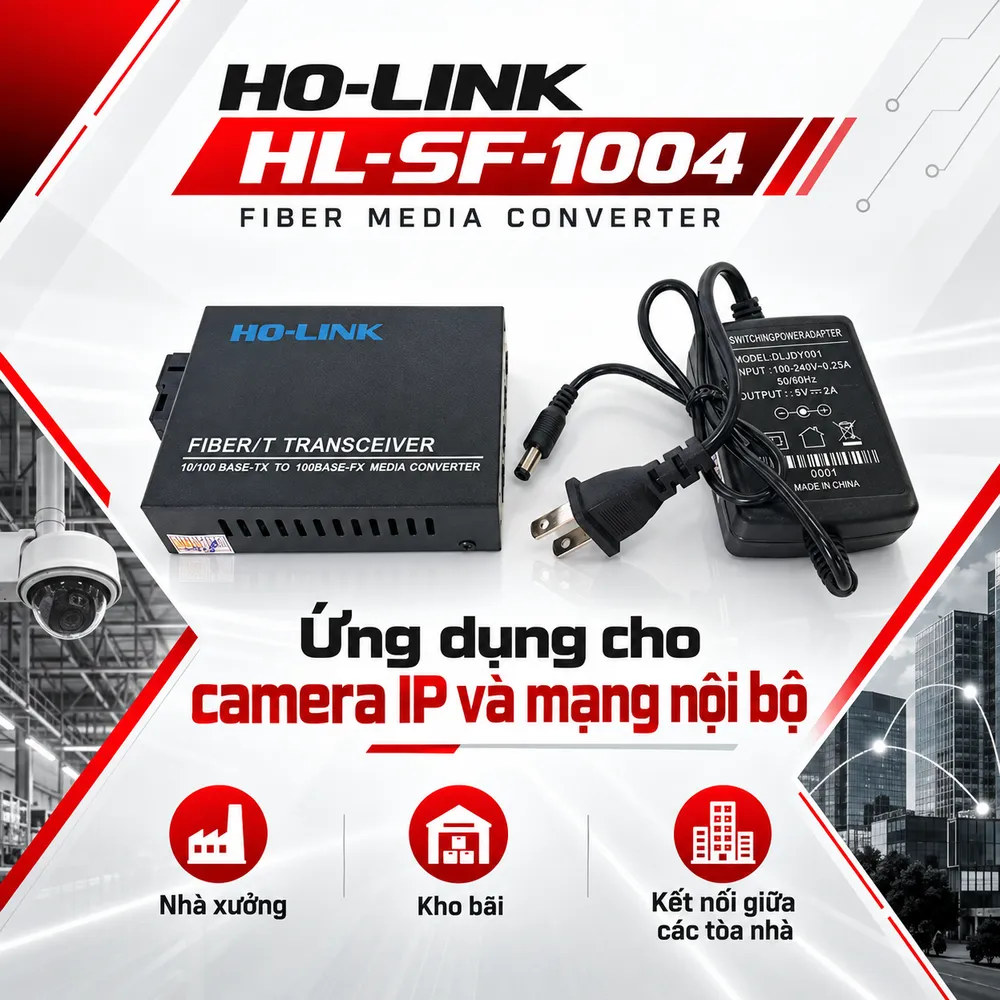

Ứng dụng của HO-Link HL-SF-1004 trong hệ thống thực tế

Cấu hình 4 LAN và 1 cổng quang giúp HL-SF-1004 phù hợp với nhiều mô hình mạng cần tập trung thiết bị ở đầu xa. Trong hệ thống camera IP, thiết bị có thể nhận tín hiệu qua tuyến cáp quang từ phòng giám sát rồi phân phối mạng đến nhiều camera hoặc thiết bị liên quan tại khu vực hiện trường. Trong mạng doanh nghiệp, HL-SF-1004 có thể được sử dụng để kết nối giữa văn phòng chính và kho, giữa hai tòa nhà hoặc từ phòng mạng đến khu vực sản xuất. Sản phẩm cũng phù hợp với các tuyến mạng trong nhà xưởng, khu công nghiệp hoặc khuôn viên có khoảng cách lớn hơn phạm vi thuận tiện của cáp mạng Ethernet. Việc sử dụng đường truyền quang còn tạo cách ly điện giữa hai đầu tuyến, hữu ích khi các khu vực có hệ thống nguồn điện độc lập hoặc môi trường có nhiều thiết bị điện. HO-Link HL-SF-1004 là lựa chọn đáng cân nhắc cho hệ thống cần đưa một tuyến Ethernet qua cáp quang Singlemode đến điểm xa và phân phối kết nối qua 4 cổng LAN. Khách hàng có thể liên hệ Hulatech để được tư vấn cấu hình tuyến quang, kiểm tra tốc độ và khả năng tương thích trước khi nhận báo giá theo nhu cầu triển khai thực tế.
