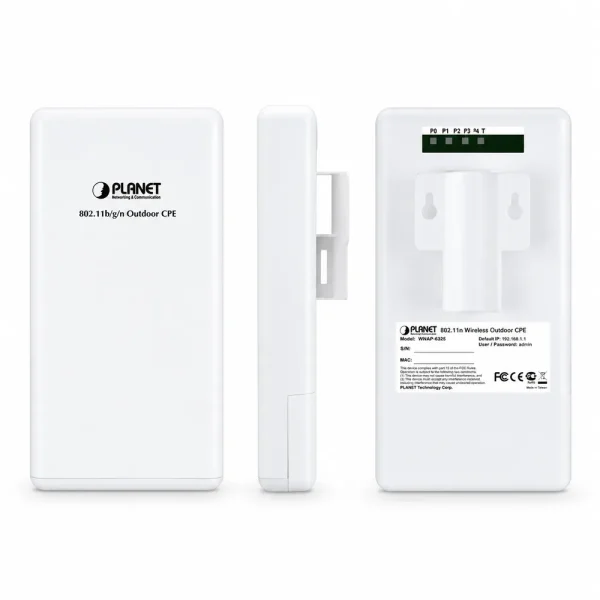

Wireless PLANET WNAP-6325 2.4GHz 300Mbps Outdoor CPE

PLANET WNAP-6325 là thiết bị Wireless Outdoor CPE chuẩn IEEE 802.11n hoạt động trên băng tần 2.4 GHz, được thiết kế cho các liên kết không dây ngoài trời, kết nối giữa các tòa nhà, hệ thống camera IP và những khu vực khó triển khai cáp mạng. Thiết bị sử dụng cấu hình 2T2R, tốc độ dữ liệu lý thuyết tối đa 300 Mbps và tích hợp anten định hướng phân cực kép 12 dBi. Khác với access point trong nhà phát sóng đa hướng, WNAP-6325 tập trung tín hiệu theo một hướng cụ thể. Cấu trúc này phù hợp hơn với bài toán Point-to-Point, Point-to-Multipoint hoặc CPE ngoài trời cần đưa tín hiệu tới một khu vực xác định. Vỏ IP55, Passive PoE và dải nhiệt độ hoạt động từ -20°C đến 70°C hỗ trợ triển khai tại nhiều vị trí ngoài trời.

WNAP-6325 phù hợp với loại hệ thống ngoài trời nào?

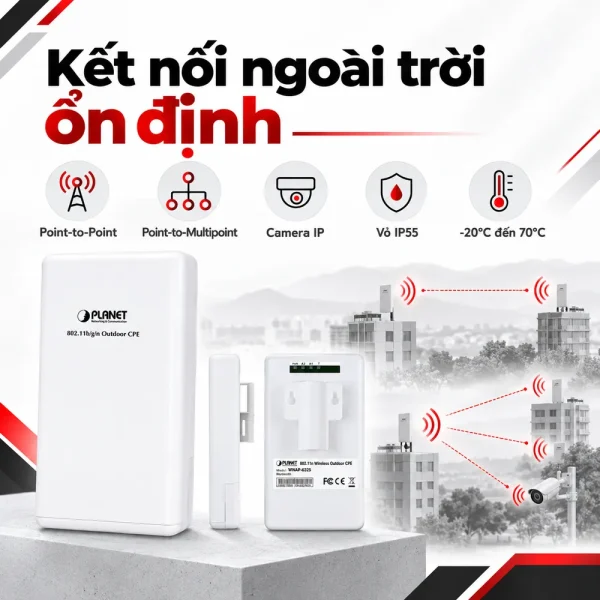

WNAP-6325 được PLANET định vị là 300Mbps 802.11n Wireless Outdoor CPE. Sản phẩm phù hợp cho liên kết giữa hai tòa nhà, kết nối camera giám sát từ xa, nhà kho, nhà xưởng, khuôn viên trường học hoặc các điểm mạng nằm ngoài phạm vi kéo cáp Ethernet thông thường. Thiết bị có thể đóng vai trò access point, client CPE hoặc cầu nối WDS tùy kiến trúc mạng. Với liên kết Point-to-Point, hai thiết bị tương thích có thể hướng anten về nhau để tạo đường truyền không dây giữa hai điểm. Trong hệ thống camera, WNAP-6325 có thể đưa lưu lượng từ camera hoặc switch ở vị trí ngoài trời về mạng trung tâm. Khi triển khai đồng bộ router, switch, CPE và phụ kiện chống sét, người dùng có thể tham khảo nhóm Thiết bị mạng để lựa chọn thiết bị theo khoảng cách, băng thông và cấu trúc mạng thực tế.

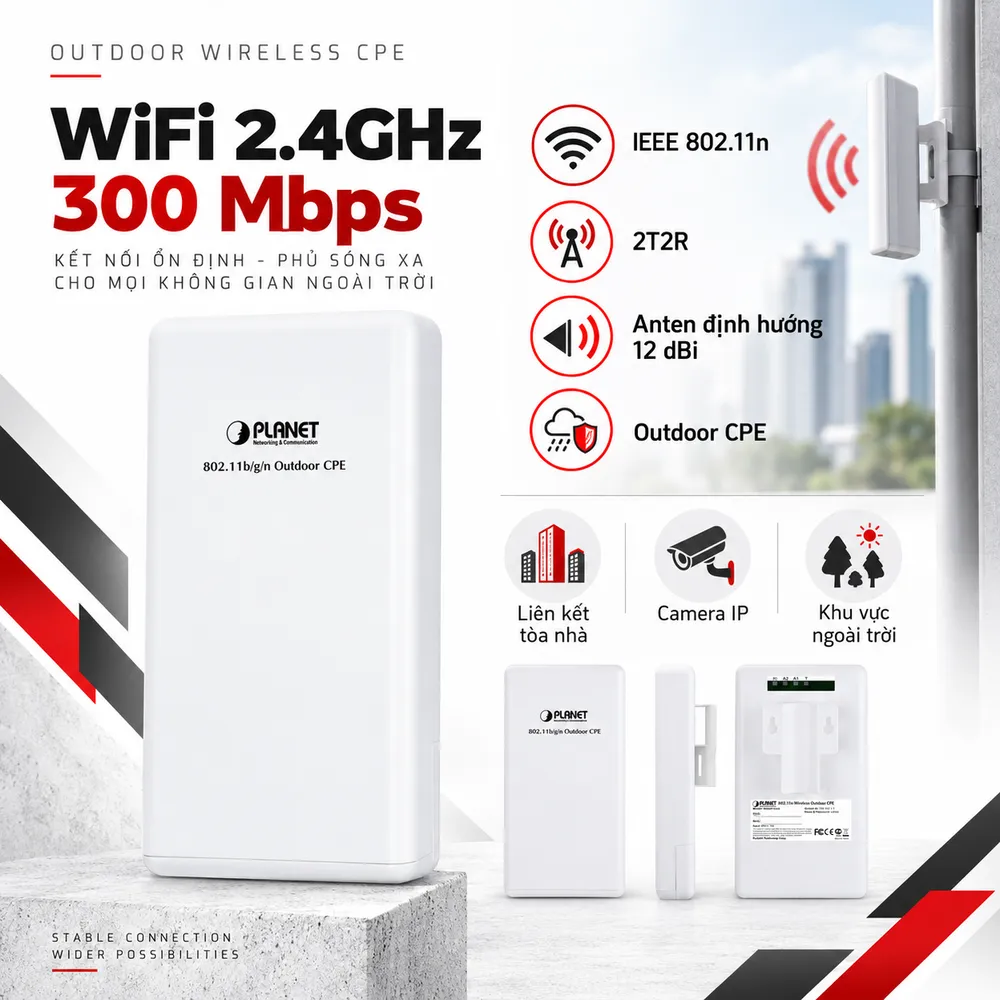

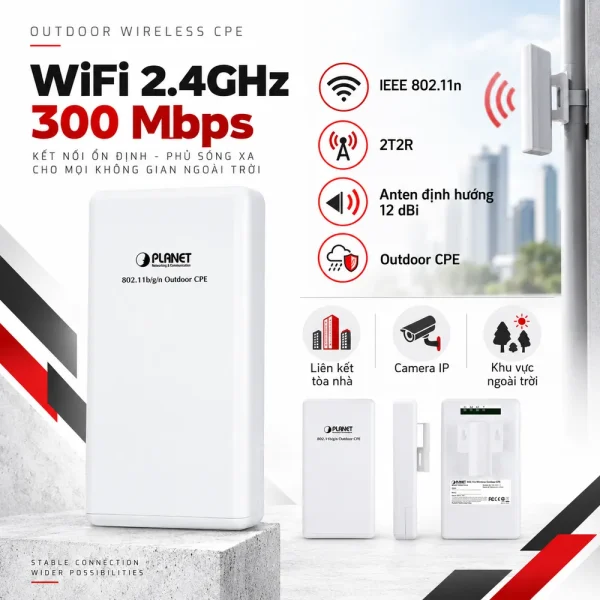

WiFi 2.4GHz 2T2R và anten định hướng 12 dBi

WNAP-6325 hỗ trợ IEEE 802.11b/g/n trên dải tần 2.412–2.484 GHz tùy khu vực. Với chuẩn 802.11n, thiết bị đạt tốc độ tối đa 150 Mbps khi dùng kênh 20 MHz và 300 Mbps khi sử dụng kênh 40 MHz. Thiết bị sử dụng cấu hình 2T2R và anten định hướng phân cực kép 12 dBi tích hợp. Theo datasheet, góc phát anten khoảng 30 độ theo phương ngang và 20 độ theo phương đứng. Đặc tính định hướng giúp tập trung năng lượng sóng vào khu vực cần kết nối thay vì phát rộng theo mọi hướng. WNAP-6325 hỗ trợ điều chỉnh công suất phát trong khoảng 12–27 dBm. PLANET cũng mô tả dòng sản phẩm có khả năng phát công suất cao tới 500 mW trong cấu hình phù hợp. Tuy nhiên, công suất thực tế phụ thuộc chuẩn WiFi, cấu hình RF và giới hạn pháp lý tại từng quốc gia.

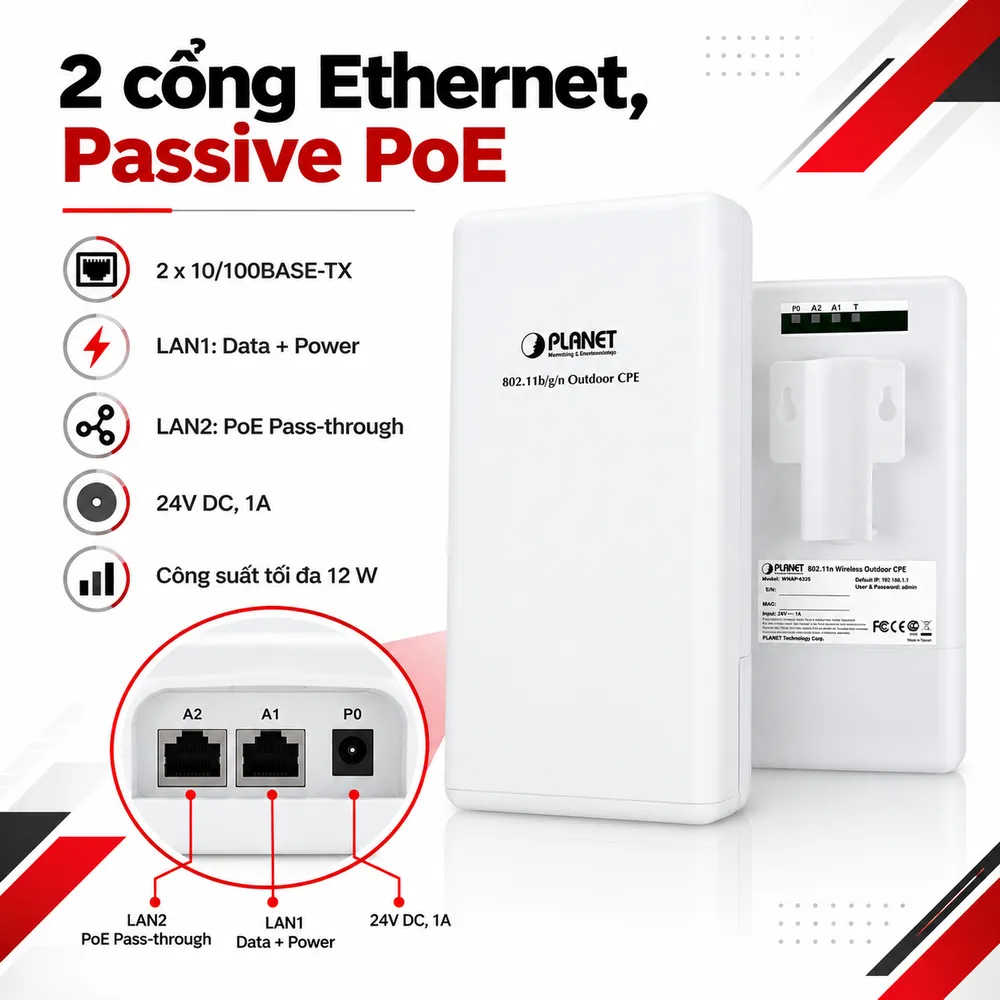

Hai cổng Fast Ethernet và Passive PoE cho triển khai ngoài trời

WNAP-6325 có hai cổng Ethernet 10/100BASE-TX. LAN 1 vừa truyền dữ liệu vừa nhận nguồn Passive PoE, trong khi LAN 2 hỗ trợ Passive PoE pass-through theo thiết kế của sản phẩm. Cả hai cổng đều hỗ trợ Auto-MDI/MDIX. Thiết bị sử dụng nguồn 24V DC, 1A qua Passive PoE và có mức tiêu thụ tối đa khoảng 12 W. Bộ sản phẩm tiêu chuẩn gồm PoE injector, dây nguồn và phụ kiện cố định thiết bị. Passive PoE giúp giảm nhu cầu bố trí ổ điện ngay tại cột hoặc vị trí gắn CPE. Tuy nhiên, đây không phải PoE 802.3af/802.3at tiêu chuẩn. Vì vậy, không nên tự động kết nối WNAP-6325 với bất kỳ switch PoE nào nếu chưa kiểm tra điện áp, pinout và khả năng tương thích.

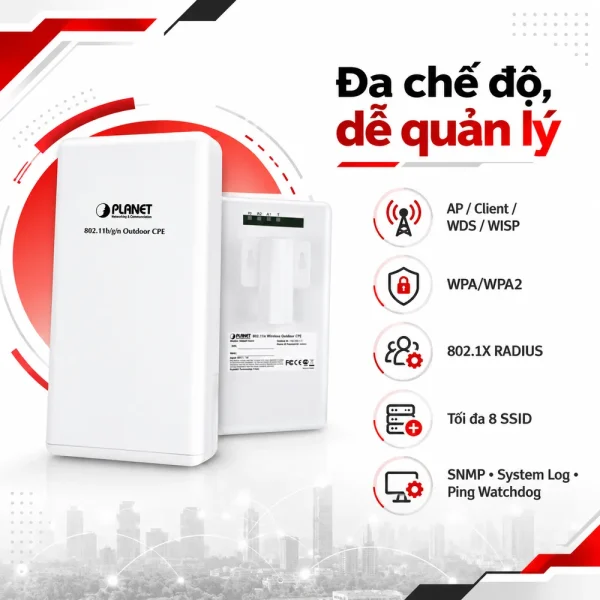

Chế độ WISP, AP, Client và WDS phục vụ nhiều cấu trúc mạng

Về chế độ mạng, WNAP-6325 hỗ trợ Bridge và WISP. Phần wireless hỗ trợ Access Point, Client CPE, WDS Point-to-Point và WDS Point-to-Multipoint. Tài liệu cũng liệt kê WDS Repeater trong nhóm tính năng dự kiến theo firmware. Chế độ AP phù hợp khi cần phát WiFi tại một khu vực ngoài trời. Client CPE dùng để nhận tín hiệu từ access point hoặc trạm phát khác rồi chuyển về Ethernet. WDS Point-to-Point phù hợp với kết nối hai điểm, trong khi Point-to-Multipoint có thể dùng trong mạng gồm một điểm trung tâm và nhiều điểm từ xa. Ở chế độ WISP, thiết bị có thể nhận Internet qua kết nối không dây rồi chia sẻ lại cho mạng phía sau. Phần routing hỗ trợ Static IP, Dynamic IP và PPPoE, đồng thời có NAT, SPI Firewall, Virtual Server và DMZ.

Bảo mật, nhiều SSID và quản lý từ xa

WNAP-6325 hỗ trợ WEP, WPA/WPA2, WPA-PSK/WPA2-PSK với TKIP/AES và xác thực 802.1X RADIUS. Các cơ chế MAC filtering, Wireless ACL và bật hoặc tắt SSID Broadcast hỗ trợ kiểm soát thiết bị truy cập. Datasheet liệt kê khả năng hỗ trợ tối đa 8 SSID, tối đa 25 wireless client và tối đa 8 WDS AP. Thiết bị cũng hỗ trợ WMM và QoS để kiểm soát băng thông trong những cấu hình cần phân bổ tài nguyên giữa các client. Về quản lý, WNAP-6325 cung cấp Web UI, Setup Wizard, SNMP, DHCP Client, sao lưu và khôi phục cấu hình, Dynamic DNS, System Log và Ping Watchdog. PLANET Smart Discovery Utility hỗ trợ phát hiện thiết bị trong mạng để thuận tiện quản trị. Hulatech hỗ trợ tư vấn PLANET WNAP-6325, PoE injector, chống sét Ethernet và phương án liên kết Point-to-Point hoặc Point-to-Multipoint. Khách hàng nên cung cấp khoảng cách giữa các điểm, địa hình, vật cản, độ cao lắp đặt và băng thông yêu cầu để lựa chọn cấu hình phù hợp.
