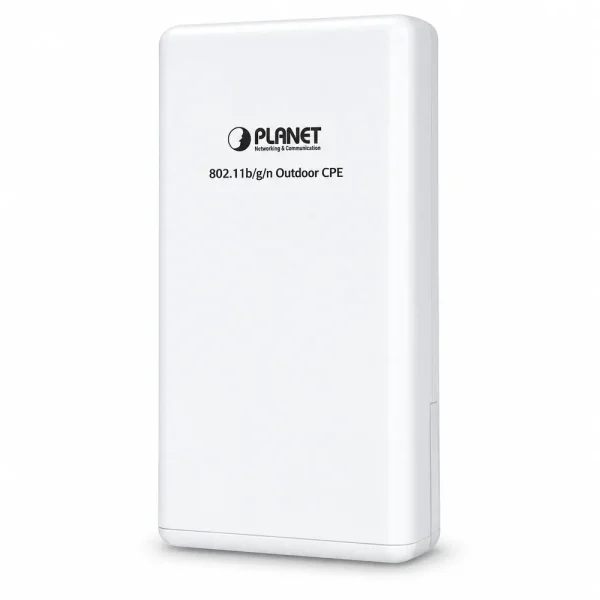

Wireless PLANET WNAP-6315 2.4GHz 150Mbps Outdoor AP/Router

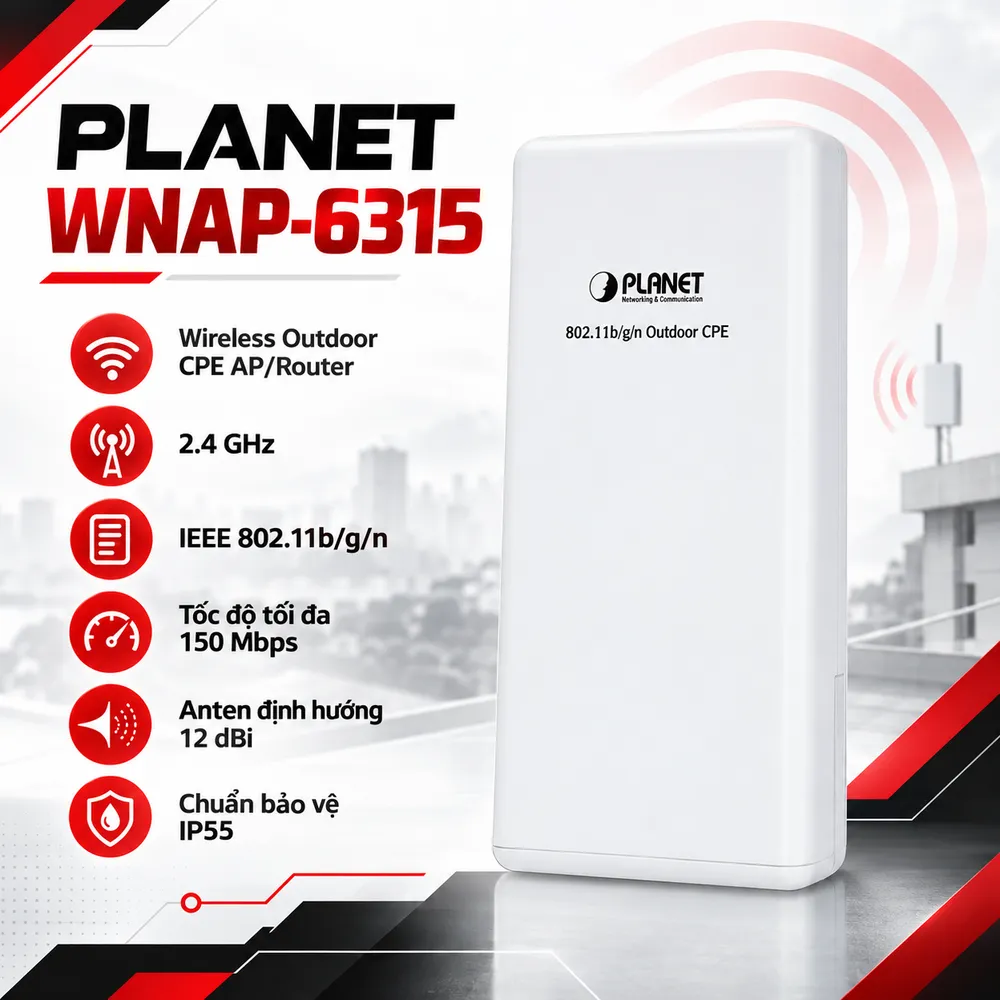

PLANET WNAP-6315 là thiết bị Wireless Outdoor CPE AP/Router hoạt động trên băng tần 2.4 GHz, hỗ trợ IEEE 802.11b/g/n và tốc độ dữ liệu tối đa 150 Mbps. Sản phẩm hướng đến các hệ thống cần truyền mạng ngoài trời như camera IP, kết nối giữa hai khu vực, nhà xưởng, kho bãi hoặc vị trí khó triển khai cáp Ethernet. Điểm khác biệt của WNAP-6315 là thiết bị vừa tích hợp anten định hướng 12 dBi, vừa có cổng RP-SMA để thay đổi sang anten ngoài khi cần điều chỉnh vùng phủ. Cùng với vỏ IP55, Passive PoE và nhiều chế độ mạng, sản phẩm phù hợp hơn với bài toán CPE và liên kết ngoài trời so với access point WiFi trong nhà thông thường.

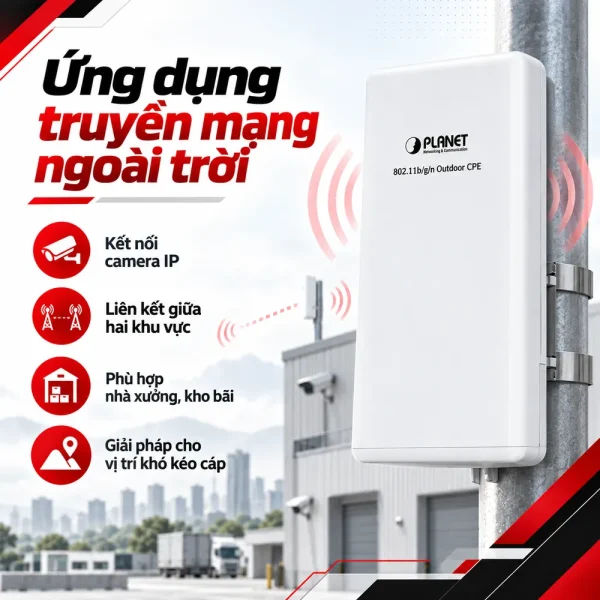

WNAP-6315 giải quyết bài toán truyền mạng ngoài trời như thế nào?

WNAP-6315 được PLANET thiết kế cho các khu vực rộng hoặc vị trí mà việc kéo dây mạng trực tiếp gặp khó khăn. Thiết bị có thể hoạt động như access point ngoài trời, client nhận WiFi, WISP router hoặc cầu nối WDS giữa hai điểm. Một ứng dụng điển hình là hệ thống camera IP. Camera hoặc switch tại khu vực ngoài trời có thể kết nối với WNAP-6315, sau đó dữ liệu được truyền không dây về điểm mạng trung tâm. PLANET cũng mô tả khả năng giao tiếp trực tiếp với camera IP 2.4 GHz trong các hệ thống giám sát không dây. Trong mô hình kết nối hai khu vực, WNAP-6315 có thể được sử dụng ở chế độ WDS Point-to-Point hoặc Client Bridge tùy cấu trúc mạng. Với các hệ thống cần nhiều thiết bị mạng đồng bộ, người dùng có thể tham khảo nhóm Thiết bị mạng để lựa chọn switch, router và phụ kiện phù hợp.

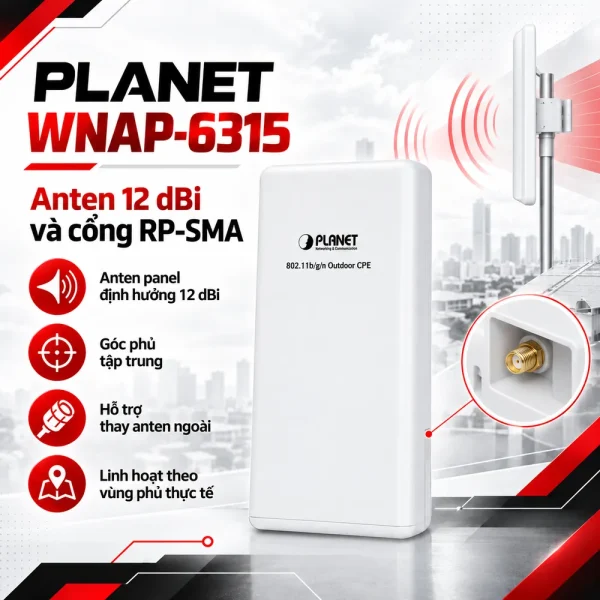

Anten 12 dBi tích hợp hay RP-SMA: nên dùng cấu hình nào?

Theo datasheet PLANET, WNAP-6315 tích hợp sẵn anten panel định hướng 12 dBi với góc phát khoảng 30 độ theo phương ngang và 20 độ theo phương đứng. Cấu hình này phù hợp khi cần tập trung tín hiệu vào một hướng nhất định thay vì phát đều ra xung quanh. Ngoài anten mặc định, thiết bị có một đầu nối RP-SMA để gắn anten ngoài. Người dùng có thể chuyển giữa anten tích hợp và anten ngoài bằng phần mềm. PLANET từng liệt kê các loại anten tương thích như omni, panel, sector, Yagi và grid với nhiều mức gain khác nhau. Anten omni phù hợp khi cần phủ tín hiệu nhiều hướng quanh một điểm. Anten Yagi, panel hoặc grid phù hợp hơn cho liên kết định hướng giữa hai khu vực. Không nên chỉ chọn anten theo tiêu chí gain càng cao càng tốt. Khoảng cách, góc phủ, chiều cao, vật cản và vùng Fresnel đều ảnh hưởng tới chất lượng đường truyền.

Hiệu năng 150 Mbps và giới hạn thực tế của băng tần 2.4 GHz

WNAP-6315 sử dụng cấu hình 1T1R. Với kênh 20 MHz, tốc độ 802.11n tối đa khoảng 72 Mbps; khi dùng kênh 40 MHz, tốc độ PHY tối đa đạt 150 Mbps. Thiết bị tương thích ngược với 802.11b và 802.11g. Công suất RF tối đa thay đổi theo chuẩn truyền. Datasheet ghi 802.11b đạt tới 26 ±1 dBm, 802.11g khoảng 21 ±1 dBm và 802.11n khoảng 17 ±1 dBm. Vì vậy, không nên dùng một con số “500 mW” chung cho mọi chế độ hoạt động. Băng tần 2.4 GHz có ưu điểm về vùng phủ nhưng dễ chịu ảnh hưởng bởi các mạng WiFi lân cận, Bluetooth và thiết bị không dây khác. WNAP-6315 cho phép điều chỉnh công suất phát theo năm mức, hỗ trợ kỹ thuật viên cân bằng giữa khoảng cách và mức nhiễu.

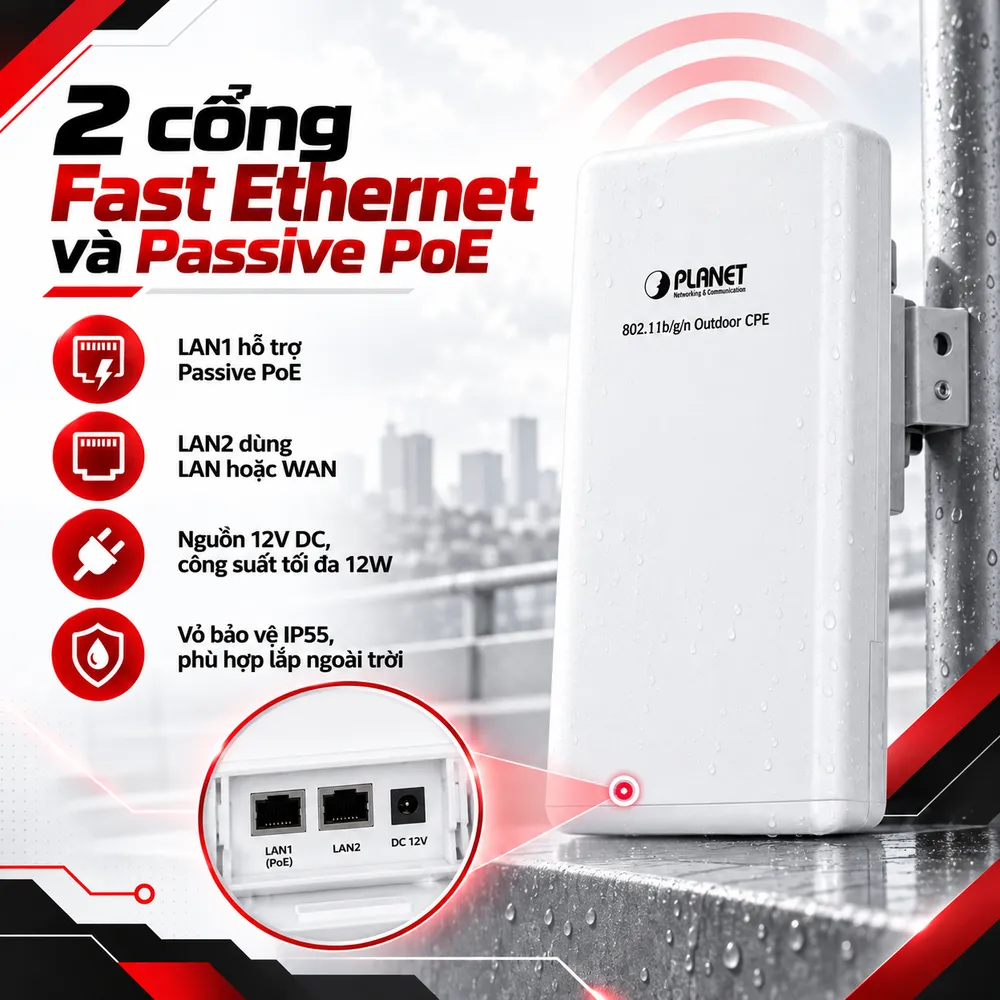

Hai cổng Fast Ethernet và Passive PoE hỗ trợ lắp ngoài trời

WNAP-6315 có hai cổng RJ45 10/100BASE-TX. Cổng LAN1 hỗ trợ Passive PoE, còn cổng LAN2 có thể sử dụng cho LAN hoặc WAN tùy chế độ mạng. Cả hai cổng đều hỗ trợ Auto-MDI/MDIX. Thiết bị sử dụng nguồn 12V DC, 1A và có công suất tiêu thụ tối đa 12 W. Bộ phụ kiện tiêu chuẩn gồm nguồn, PoE injector và dây đai cố định. Passive PoE giúp đưa nguồn tới thiết bị qua cáp mạng, thuận tiện khi lắp trên cột hoặc tường ngoài trời. Cần lưu ý Passive PoE của WNAP-6315 không phải chuẩn IEEE 802.3af/802.3at. PLANET yêu cầu sử dụng bộ PoE injector và nguồn đúng thông số để tránh gây hư hỏng thiết bị. Quick Guide cũng khuyến cáo phải có tiếp địa và chống sét phù hợp khi triển khai ngoài trời.

Các chế độ AP, WISP, WDS giúp thay đổi vai trò thiết bị

WNAP-6315 hỗ trợ ba operation mode chính gồm Gateway, Bridge và WISP. Ở lớp wireless, thiết bị cung cấp nhiều chế độ hơn như AP Bridge, AP Router, Client Bridge, Client Router, WDS Point-to-Point, WDS Point-to-Multipoint, WDS Repeater và Universal Repeater. AP Bridge phù hợp để phát WiFi từ mạng Ethernet. Client Bridge cho phép thiết bị nhận WiFi rồi đưa kết nối xuống cổng mạng. WDS Point-to-Point được sử dụng khi cần nối hai mạng LAN qua liên kết không dây. WISP phù hợp khi Internet được cung cấp từ một mạng không dây bên ngoài. Thiết bị hỗ trợ Static IP, DHCP, PPPoE, PPTP và L2TP ở phía WAN, đồng thời cung cấp NAT, SPI Firewall, Virtual Server và DMZ. Universal Repeater cho phép mở rộng vùng phủ của mạng WiFi tương thích, nhưng băng thông có thể giảm do cùng radio vừa nhận vừa phát dữ liệu. WNAP-6315 phù hợp khi hệ thống cần CPE 2.4 GHz 150 Mbps, anten định hướng tích hợp và khả năng thay anten ngoài. Tuy nhiên, với dự án mới cần băng thông cao, lượng client lớn hoặc môi trường 2.4 GHz nhiều nhiễu, nên cân nhắc CPE 5 GHz hoặc thiết bị WiFi thế hệ mới hơn. Hulatech hỗ trợ tư vấn PLANET WNAP-6315, anten RP-SMA, Passive PoE và phương án liên kết ngoài trời. Khi yêu cầu báo giá, khách hàng nên cung cấp khoảng cách giữa các điểm, vật cản, độ cao lắp đặt và băng thông cần sử dụng để lựa chọn cấu hình phù hợp.
