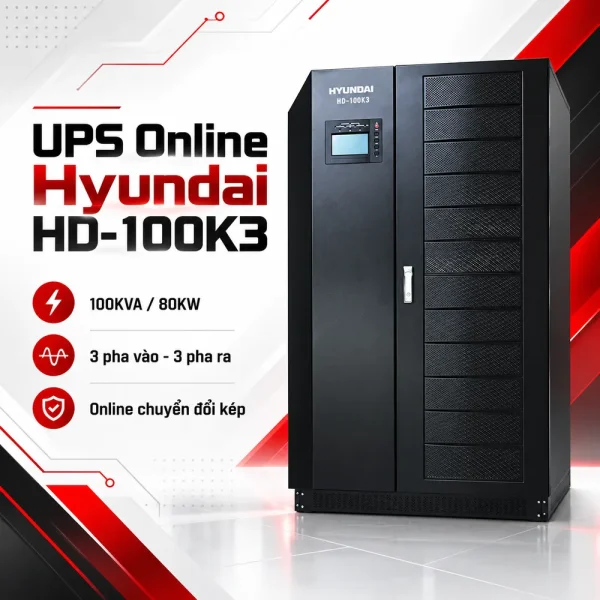

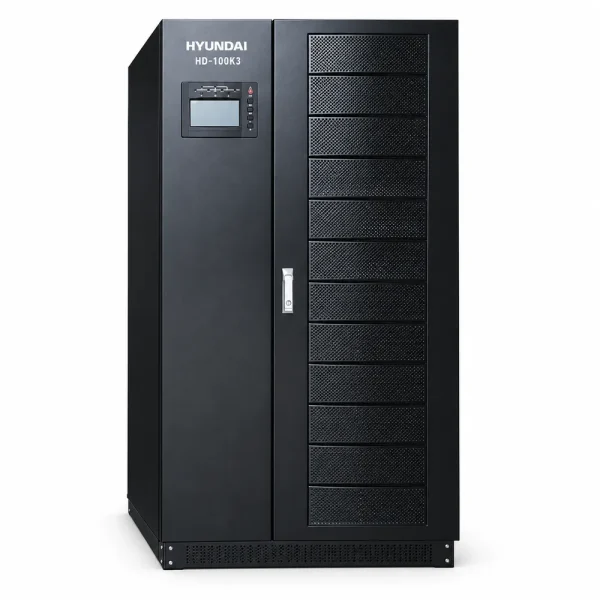

UPS Online Hyundai HD-100K3 100KVA/80KW cho hệ thống công nghiệp

UPS Online Hyundai HD-100K3 là bộ lưu điện công suất 100KVA/80KW, cấu hình điện vào 3 pha và điện ra 3 pha, được thiết kế cho các hệ thống yêu cầu nguồn điện liên tục ở quy mô lớn. Thiết bị phù hợp với dây chuyền sản xuất, hệ thống tự động hóa, phòng máy, trung tâm dữ liệu, viễn thông, an ninh – quốc phòng và các ứng dụng khoa học công nghệ có tải điện quan trọng. HD-100K3 sử dụng công nghệ Online chuyển đổi kép, kiến trúc transformerless và hệ thống điều khiển số DSP kết hợp FPGA, giúp xử lý nguồn trước khi cấp cho tải và giảm ảnh hưởng từ biến động của điện lưới.

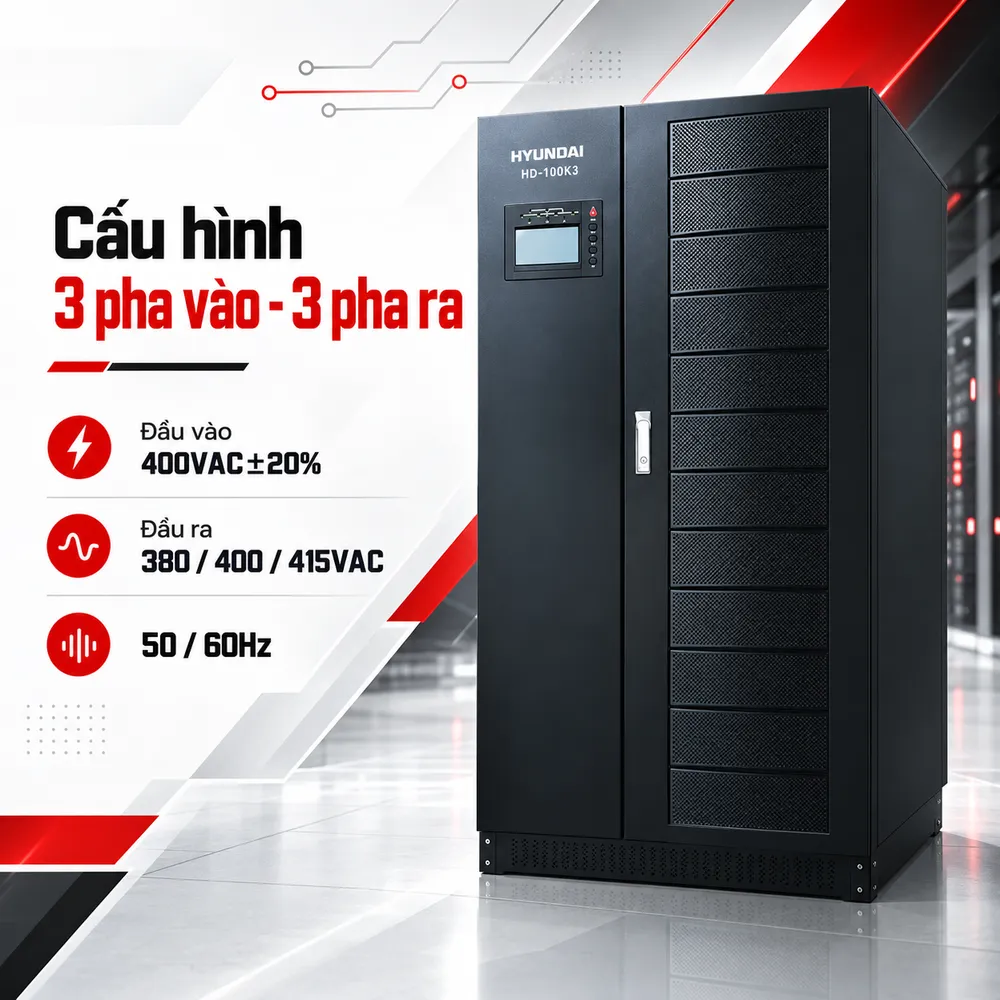

Cấu hình 3 pha vào – 3 pha ra cho tải công suất lớn

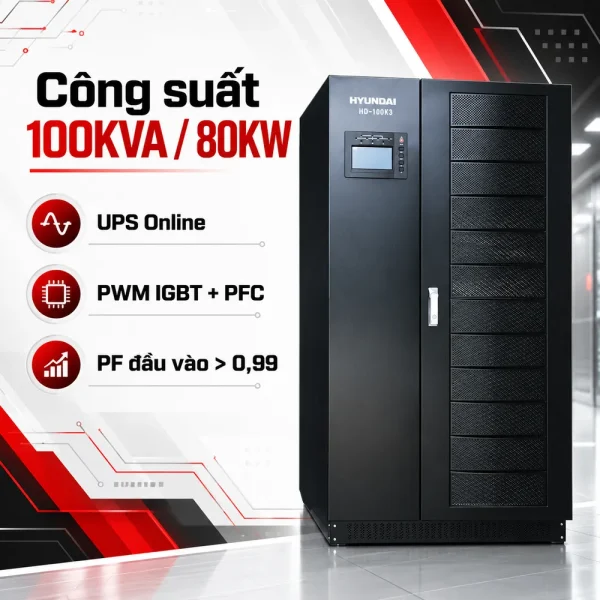

HD-100K3 có công suất 100KVA/80KW, nguồn điện đầu vào 3 pha với phạm vi điện áp 400VAC ±20%. Tần số đầu vào hỗ trợ 50Hz hoặc 60Hz. Khối chỉnh lưu sử dụng công nghệ PWM IGBT kết hợp PFC, hệ số công suất đầu vào lớn hơn 0,99. Ở phía đầu ra, UPS cung cấp nguồn điện 3 pha với các mức 380V, 400V hoặc 415V tùy cấu hình. Tần số đầu ra đạt 50/60Hz ±0,1% khi hoạt động bằng battery. Cấu hình này phù hợp với máy móc, tủ điều khiển, thiết bị CNTT và hạ tầng kỹ thuật sử dụng điện ba pha.

Công nghệ Online chuyển đổi kép duy trì nguồn liên tục

HD-100K3 sử dụng công nghệ trực tuyến chuyển đổi kép. Trong điều kiện bình thường, điện lưới được xử lý qua bộ chỉnh lưu và nghịch lưu trước khi cấp cho tải. Khi điện lưới gặp sự cố, hệ thống battery tiếp tục cấp năng lượng cho inverter để duy trì nguồn cho thiết bị phía sau. UPS hỗ trợ bảo vệ khi quá tải, ngắn mạch, quá nhiệt và điện áp đầu vào hoặc đầu ra vượt ngưỡng. Khả năng chịu quá tải được công bố ở mức 110% trong 60 phút và 150% trong 1 phút. Đây là mức dự phòng cho các đỉnh tải ngắn hạn, không phải công suất vận hành liên tục.

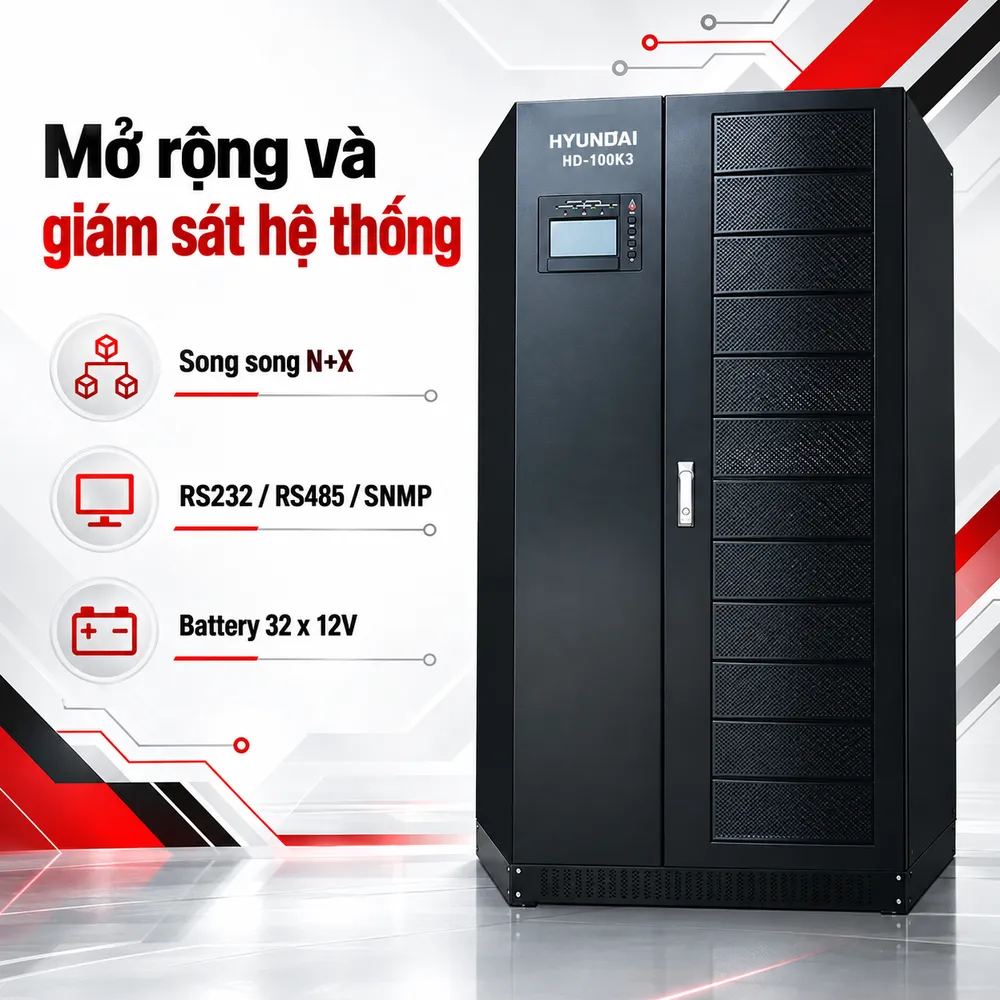

Kết nối song song và phương án dự phòng N+X

HD-100K3 có thể được triển khai theo kiến trúc nhiều UPS kết nối song song nhằm tăng công suất hoặc tạo dự phòng. Trong mô hình N+X, N là số UPS cần thiết để đáp ứng tải, còn X là số thiết bị bổ sung để dự phòng. Khi một UPS cần dừng để bảo trì hoặc xảy ra sự cố, các UPS còn lại có thể tiếp tục cấp nguồn nếu tổng công suất còn lại đáp ứng tải. Cấu trúc này phù hợp với trung tâm dữ liệu, nhà máy, trạm điều khiển và các hệ thống cần giảm nguy cơ gián đoạn. Tuy nhiên, hệ thống song song phải được thiết kế đồng bộ về model, công suất, bypass, battery, tủ phân phối và cơ chế điều khiển. Việc ghép song song cần dựa trên tài liệu kỹ thuật và phương án được nhà cung cấp xác nhận.

Ứng dụng trong sản xuất công nghiệp và tự động hóa

Trong nhà máy, HD-100K3 có thể cấp nguồn dự phòng cho PLC, máy tính công nghiệp, hệ thống SCADA, bộ điều khiển dây chuyền, máy chủ vận hành, thiết bị đo lường và các tải điện tử quan trọng. Khi điện lưới mất hoặc dao động, UPS tạo khoảng thời gian để hệ thống tiếp tục hoạt động hoặc thực hiện quy trình dừng máy an toàn. Với tải có motor lớn, máy nén, biến tần hoặc dòng khởi động cao, cần kiểm tra đặc tính tải trước khi đấu nối. Công suất 100KVA không đồng nghĩa thiết bị phù hợp với mọi tải công nghiệp có tổng công suất thấp hơn mức định mức.

Ứng dụng cho trung tâm dữ liệu và hạ tầng CNTT

Các giao tiếp RS232, RS485, RJ11 và tùy chọn SNMP hỗ trợ giám sát trạng thái UPS. Thiết bị còn có thể mở rộng giao tiếp qua Modbus, J-Bus, Profibus, Web, Telnet, GPRS hoặc CAN-Bus tùy cấu hình, thuận tiện khi tích hợp vào nền tảng quản lý hạ tầng.

Battery và thời gian lưu điện

Tài liệu HD-100K3 công bố cấu hình battery 32 bình 12V, điện áp tổ battery 432VDC và sử dụng battery kín khí không cần bảo dưỡng. Hệ thống sạc có chức năng quản lý battery thông minh ABM, thời gian sạc lại đạt khoảng 90% dung lượng sau 8 giờ trong điều kiện phù hợp. Thời gian lưu điện phụ thuộc công suất tải, dung lượng battery, số chuỗi battery và tình trạng ắc quy. Vì vậy, cần xác định thời gian backup yêu cầu trước khi lựa chọn dung lượng battery. Tài liệu cũng nêu UPS hoạt động trong khoảng 0–40°C, còn nhiệt độ phù hợp hơn cho battery là khoảng 22–25°C.

Lưu ý khi lựa chọn Hyundai HD-100K3

Trước khi đầu tư, doanh nghiệp cần tính tổng tải theo kW và KVA, hệ số công suất, mức dự phòng, thời gian lưu điện và khả năng mở rộng. Đồng thời phải kiểm tra hệ thống điện 3 pha, tủ phân phối, cáp nguồn, MCCB, tiếp địa, bypass và điều kiện thông gió. HD-100K3 có trọng lượng khoảng 850kg và kích thước 980 x 800 x 1800mm, vì vậy vị trí lắp đặt cần đủ không gian vận chuyển, khả năng chịu tải sàn và khoảng trống bảo trì. UPS Online Hyundai HD-100K3 là lựa chọn cho các hệ thống cần nguồn ba pha liên tục ở công suất 100KVA. Hiệu quả triển khai phụ thuộc vào việc tính đúng tải, battery, thời gian dự phòng và kiến trúc N+X phù hợp với yêu cầu vận hành. Tính toán kỹ.
