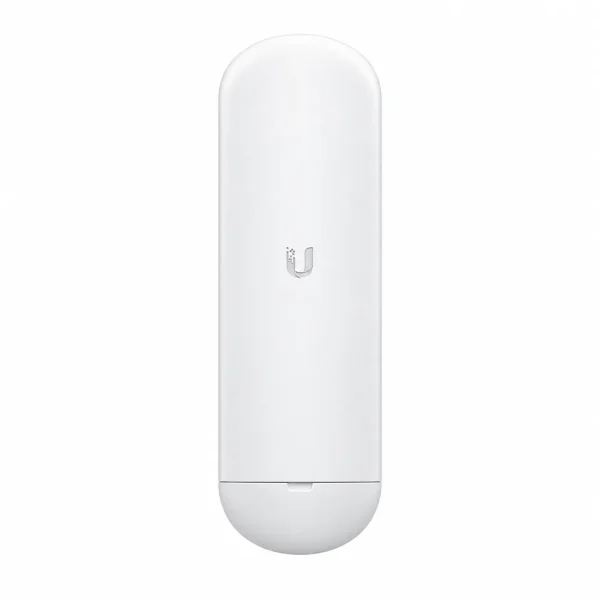

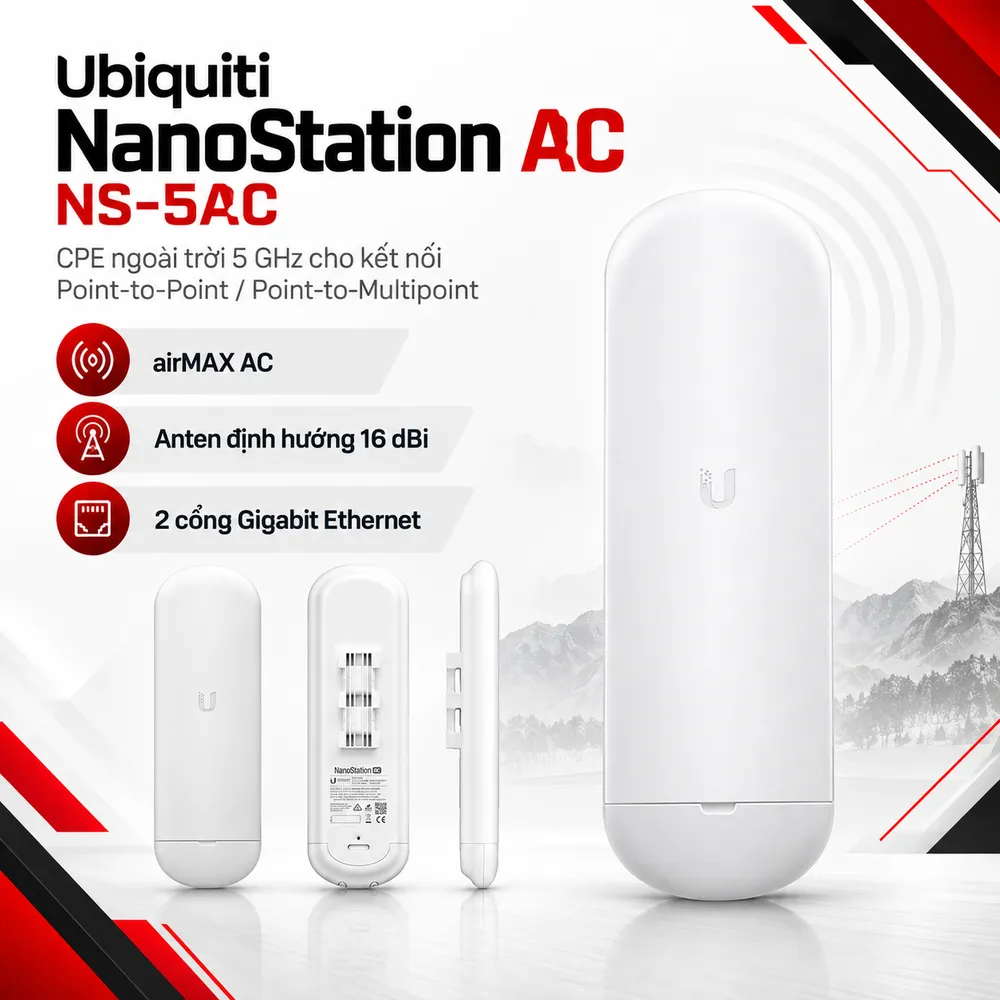

Thiết bị thu phát sóng wifi Ubiquiti NanoStation AC NS‑5AC

Ubiquiti NanoStation AC NS-5AC là thiết bị CPE không dây ngoài trời hoạt động trên băng tần 5 GHz, hướng đến các hệ thống Point-to-Point và Point-to-Multipoint cần kết nối ổn định giữa hai hoặc nhiều vị trí. Sản phẩm sử dụng nền tảng airMAX AC, anten định hướng tích hợp 16 dBi, hai cổng Gigabit Ethernet và hệ điều hành airOS, phù hợp cho kết nối mạng giữa các tòa nhà, nhà xưởng, kho bãi, trường học, camera IP và các điểm khó kéo cáp.

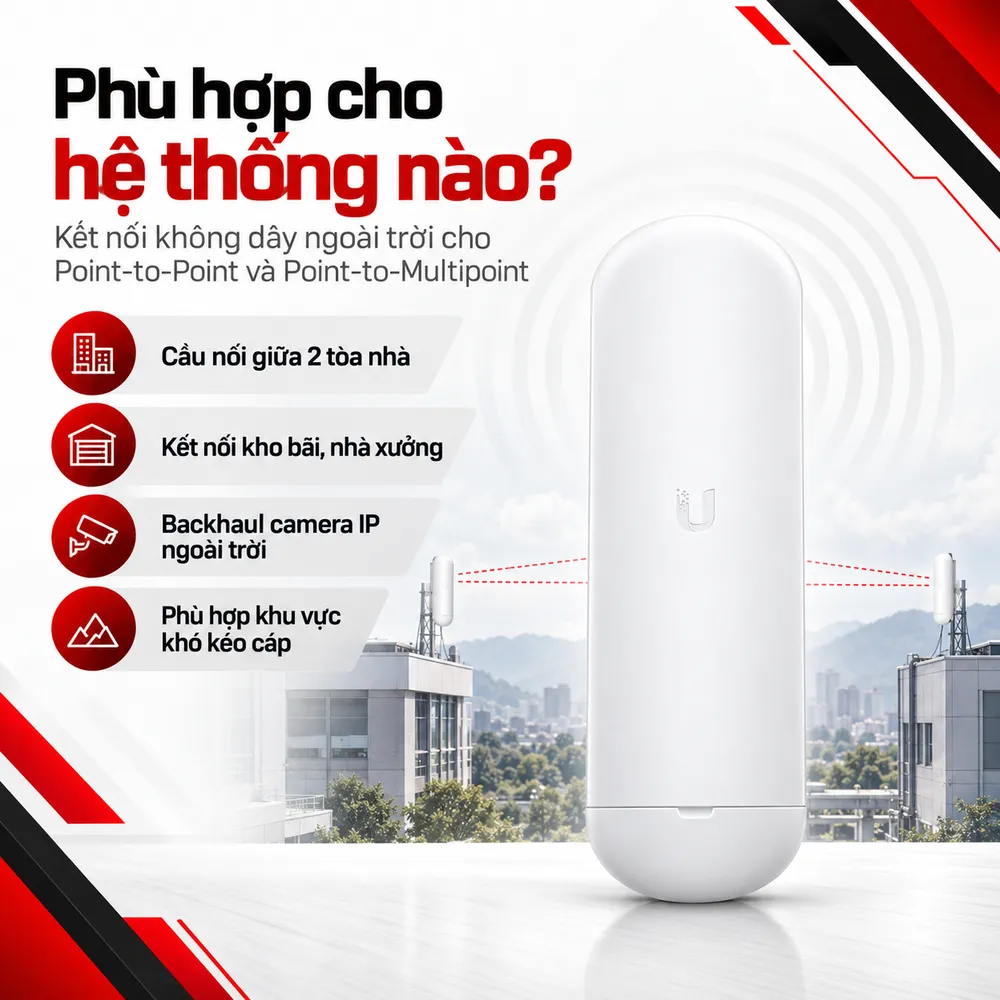

NanoStation AC NS-5AC phù hợp với những hệ thống nào?

NS-5AC phù hợp khi doanh nghiệp cần truyền dữ liệu giữa hai điểm có tầm nhìn tốt nhưng không thuận tiện kéo cáp quang hoặc Ethernet. Một cặp thiết bị có thể tạo cầu nối không dây giữa hai tòa nhà, nối mạng từ văn phòng chính sang kho, xưởng hoặc khu vực camera ngoài trời. Trong mô hình Point-to-Multipoint, một thiết bị có thể hoạt động như Access Point airMAX AC và các trạm còn lại hoạt động ở chế độ Station. Kiến trúc này phù hợp với mạng nội bộ phân tán, camera IP hoặc các điểm dịch vụ cần đưa lưu lượng về một vị trí trung tâm. Khoảng cách thực tế phụ thuộc Line-of-Sight, vùng Fresnel, mức nhiễu, độ cao lắp đặt, công suất phát và căn chỉnh anten.

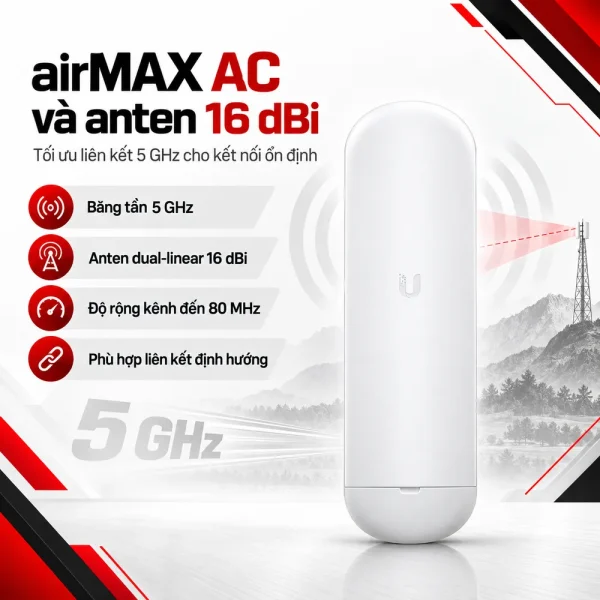

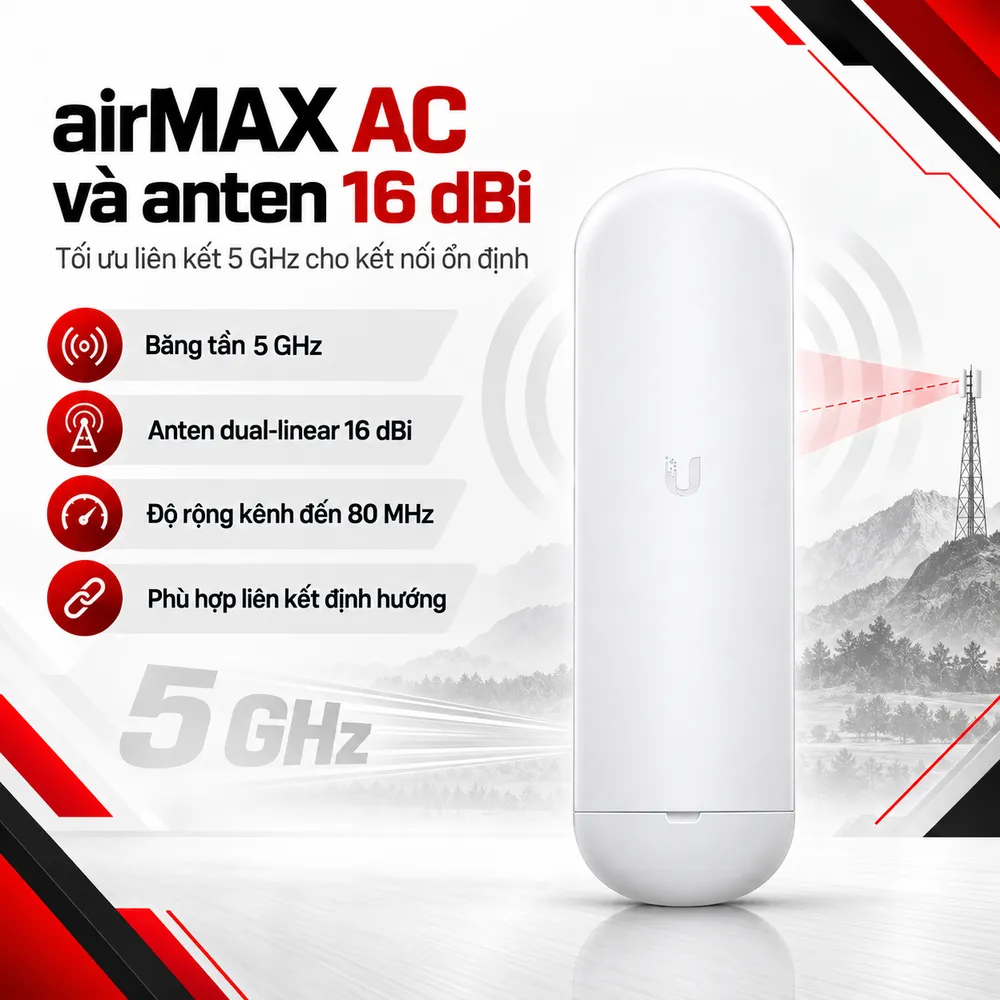

airMAX AC và anten 16 dBi tối ưu liên kết 5 GHz

NS-5AC hoạt động trên dải 5 GHz, với phạm vi tần số hỗ trợ toàn cầu từ 5150 đến 5875 MHz tùy quy định từng quốc gia. Thiết bị tích hợp anten dual-linear 16 dBi, độ rộng búp sóng khoảng 45 độ theo phương ngang, phương đứng và elevation. Anten định hướng giúp tập trung năng lượng vào khu vực cần truyền, phù hợp cho Point-to-Point hoặc làm CPE trong hệ thống Point-to-Multipoint. So với anten đa hướng, cấu hình này giúp kiểm soát vùng phủ tốt hơn và giảm năng lượng phát về các hướng không cần thiết. airMAX AC hỗ trợ độ rộng kênh 10, 20, 30, 40, 50, 60 và 80 MHz. Kênh rộng có thể tăng thông lượng nhưng sử dụng nhiều phổ hơn. Trong khu vực có nhiều hệ thống 5 GHz, kỹ thuật viên nên khảo sát phổ bằng airView và chọn kênh phù hợp thay vì mặc định dùng 80 MHz.

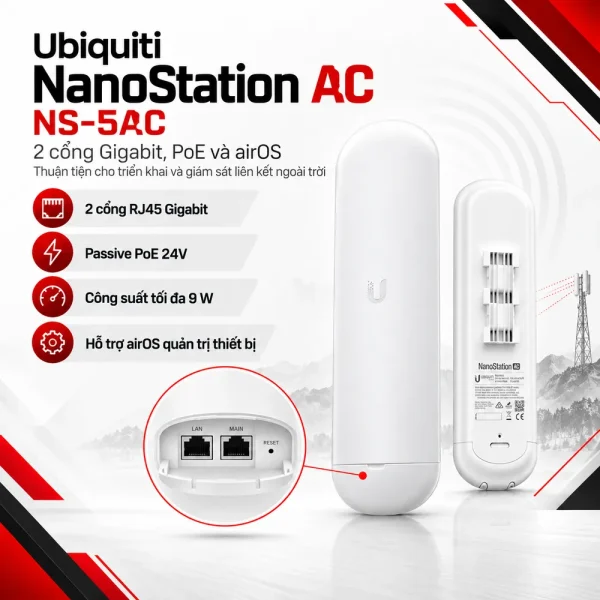

Hai cổng Gigabit Ethernet và PoE hỗ trợ triển khai ngoài trời

NanoStation AC NS-5AC có hai cổng RJ45 Gigabit Ethernet. Cổng phụ có thể dùng để kết nối thêm thiết bị mạng tại vị trí lắp đặt, giúp giảm nhu cầu đặt switch nhỏ trong một số cấu hình. Thiết bị đi kèm bộ nguồn PoE Gigabit 24V, 0,5A và hỗ trợ Passive PoE. Tài liệu kỹ thuật cũng liệt kê phương thức PoE Alternative A theo các cặp dây tương ứng. Công suất tiêu thụ tối đa của NS-5AC là 9 W, phù hợp với các điểm lắp trên cột hoặc tường nơi khó bố trí nguồn AC trực tiếp. Hai cổng Gigabit giúp tránh giới hạn Fast Ethernet 100 Mbps trên các CPE thế hệ cũ. Tuy nhiên, thông lượng thực tế của liên kết không dây vẫn phụ thuộc cấu hình RF và môi trường truyền dẫn.

airOS hỗ trợ cấu hình và giám sát liên kết

NS-5AC sử dụng airOS với các chức năng phục vụ hệ thống outdoor wireless như bridging, routing, DHCP, SNMP, SSH, Webserver và Ping Watchdog. Quản trị viên có thể theo dõi data rate, tốc độ Ethernet, packet error, thời gian hoạt động và khoảng cách liên kết. Dynamic ACK hỗ trợ điều chỉnh timing theo khoảng cách. QoS cho phép phân loại lưu lượng theo mức ưu tiên High, Medium và Low để kiểm soát tài nguyên trong hệ thống có nhiều nhóm ứng dụng. NanoStation AC còn tích hợp radio quản lý riêng 2.4 GHz để hỗ trợ cấu hình thiết bị ở khoảng cách gần.

Thiết kế ngoài trời và yêu cầu khi thi công

NS-5AC sử dụng vỏ polycarbonate chống tia UV, kích thước khoảng 257 × 84 × 41 mm khi gắn bộ mount và trọng lượng khoảng 233 g. Thiết bị hỗ trợ gắn cột hoặc gắn tường bằng phụ kiện đi kèm. Dải nhiệt độ hoạt động từ -40°C đến 70°C và độ ẩm 5–95% không ngưng tụ giúp thiết bị phù hợp với nhiều môi trường ngoài trời. Tuy nhiên, hệ thống vẫn cần thi công đúng kỹ thuật ở phần tiếp địa, chống sét lan truyền, đầu nối cáp và đường Ethernet. Khi lắp đặt, nên dùng cáp mạng ngoài trời, tiếp địa và thiết bị chống sét Ethernet. Việc cố định chắc chắn trên cột hoặc tường cũng giúp duy trì hướng anten ổn định trước gió, rung và thay đổi thời tiết.

Ứng dụng, giới hạn và lưu ý khi chọn NS-5AC

Ubiquiti NanoStation AC NS-5AC phù hợp cho cầu nối mạng giữa các tòa nhà, kết nối camera IP, kho bãi, nhà xưởng, trường học và các điểm mạng ngoài trời cần backhaul 5 GHz. Thiết bị cũng có thể làm CPE trong hệ thống airMAX AC Point-to-Multipoint. Cần lưu ý NS-5AC không phải access point WiFi thông thường để điện thoại hoặc laptop truy cập trực tiếp như router gia đình. airMAX AC là nền tảng chuyên dụng cho liên kết Ubiquiti, vì vậy thiết kế mạng cần xác định rõ vai trò Access Point, Station và khả năng tương thích giữa các thiết bị. Khi lựa chọn, không nên chỉ dựa trên khoảng cách. Link budget, tầm nhìn, vùng Fresnel, nhiễu RF, yêu cầu thông lượng và số điểm kết nối đều cần được tính toán. Hulatech hỗ trợ tư vấn NS-5AC, switch PoE, chống sét Ethernet và phương án Point-to-Point hoặc Point-to-Multipoint theo mặt bằng thực tế.
