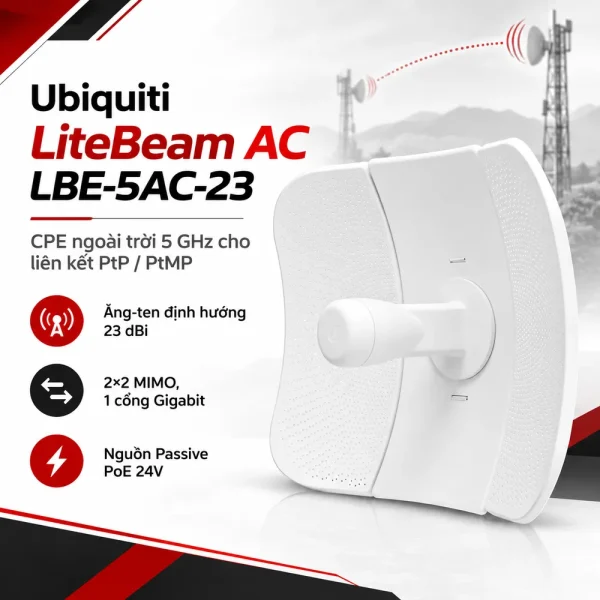

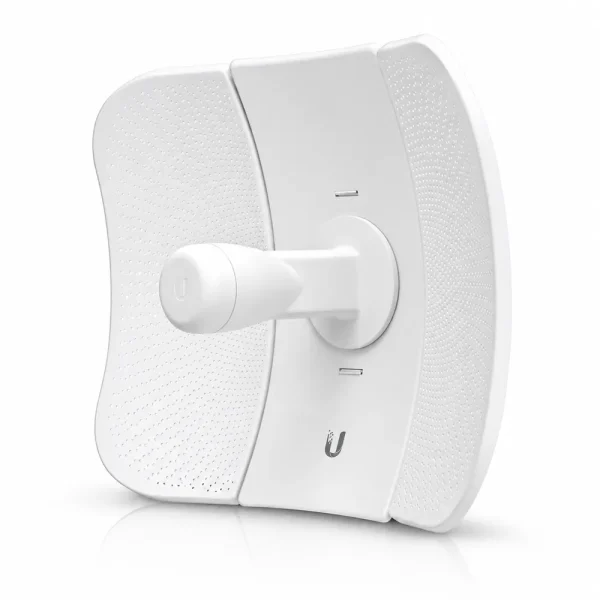

Thiết bị thu phát sóng wifi Ubiquiti LiteBeam AC LBE‑5AC‑23

Ubiquiti LiteBeam AC LBE-5AC-23 là thiết bị CPE ngoài trời thuộc nền tảng airMAX AC, được thiết kế cho các liên kết không dây Point-to-Point và Point-to-MultiPoint trên băng tần 5 GHz. Sản phẩm tích hợp anten định hướng 23 dBi, cấu hình 2×2 MIMO, một cổng Gigabit Ethernet và nguồn Passive PoE 24V. Khác với bộ phát WiFi dành cho điện thoại hoặc laptop, LBE-5AC-23 chủ yếu được dùng để tạo cầu nối mạng giữa các tòa nhà, nhà xưởng, camera IP, kho bãi hoặc các điểm khó kéo cáp quang.

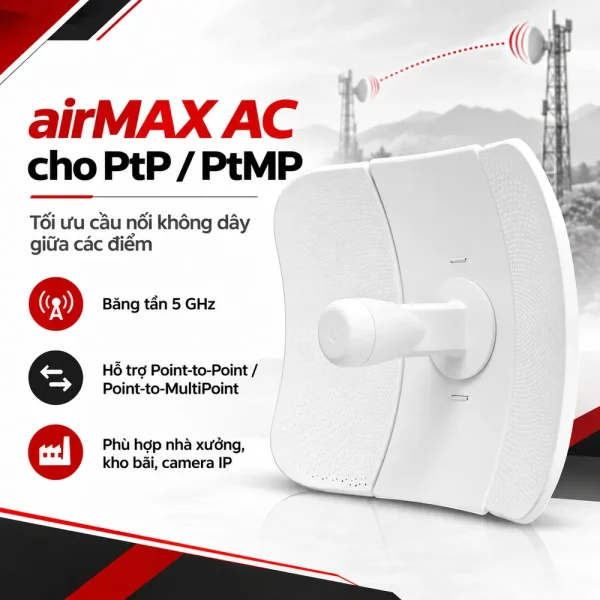

LBE-5AC-23 phù hợp với bài toán kết nối nào?

Ứng dụng phổ biến nhất của LBE-5AC-23 là kết nối hai mạng LAN ở hai vị trí khác nhau bằng mô hình Point-to-Point. Mỗi đầu sử dụng một LiteBeam, hai anten được căn chỉnh trực tiếp về phía nhau để tạo đường truyền không dây 5 GHz. Cách triển khai này phù hợp khi khó kéo cáp vật lý giữa hai điểm. Thiết bị cũng có thể làm CPE trong mạng Point-to-MultiPoint airMAX, kết nối về một access point hoặc base station tương thích. Mô hình này phù hợp cho camera, trang trại, khu công nghiệp hoặc doanh nghiệp có nhiều điểm. Khoảng cách không nên hiểu là một con số cố định. Line-of-Sight, vùng Fresnel, chiều cao, nhiễu và link budget đều ảnh hưởng tới chất lượng đường truyền.

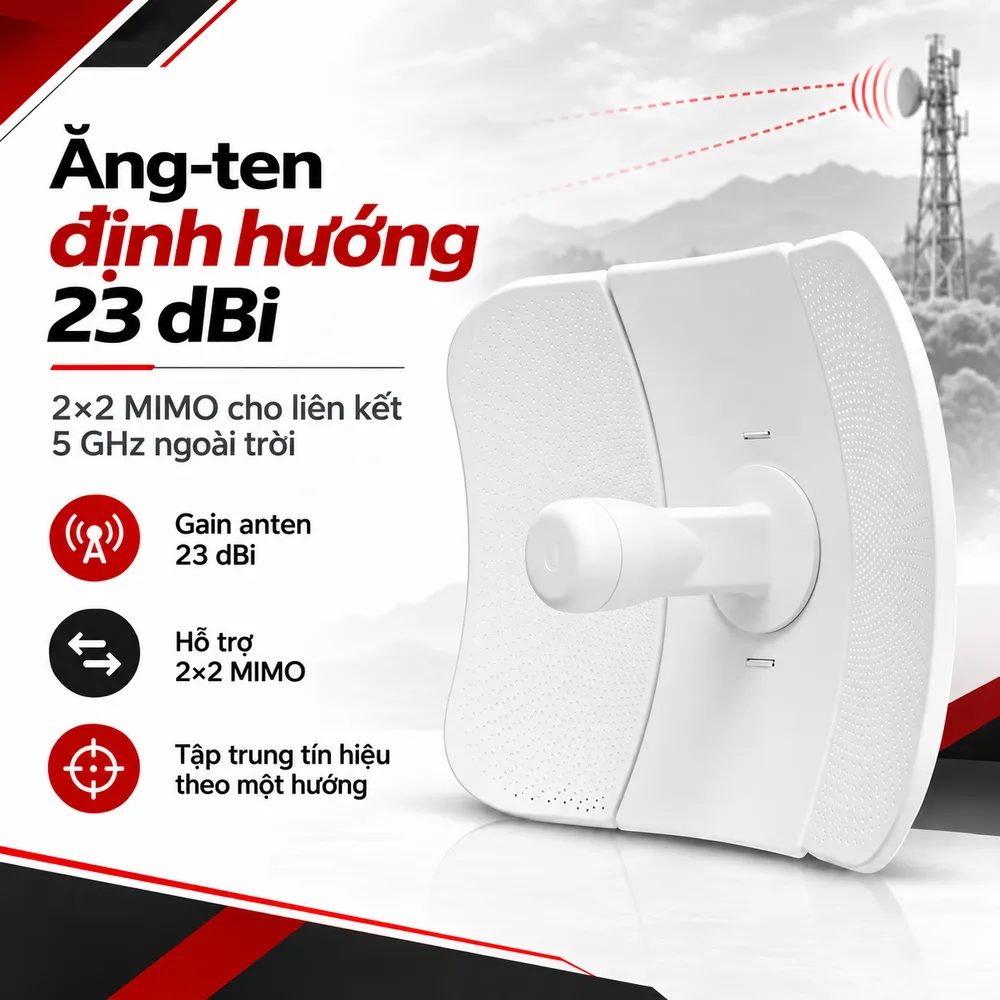

Anten 23 dBi và 2×2 MIMO tập trung tín hiệu hiệu quả

LBE-5AC-23 sử dụng anten định hướng gain 23 dBi, hỗ trợ phân cực dọc và ngang cho cấu hình 2×2 MIMO. Anten định hướng tập trung năng lượng về một hướng, phù hợp cầu nối giữa hai điểm hoặc CPE hướng về base station. Thiết kế InnerFeed tích hợp radio vào feed anten, giảm cáp RF và đơn giản hóa lắp đặt. Bộ gá dạng ball joint cho phép điều chỉnh anten theo nhiều trục để căn chỉnh thuận tiện hơn khi lắp đặt. Gain cao không đồng nghĩa thiết bị luôn đạt một khoảng cách nhất định. Với liên kết dài, kỹ thuật viên cần kiểm tra tín hiệu, nhiễu, vùng Fresnel và hướng anten. Chỉ một sai lệch nhỏ cũng có thể làm giảm chất lượng kết nối và thông lượng thực tế.

airMAX AC tối ưu mạng không dây ngoài trời

LBE-5AC-23 hỗ trợ airMAX AC, nền tảng TDMA của Ubiquiti dành cho hệ thống ngoài trời. Thay vì để nhiều station cạnh tranh airtime như WiFi thông thường, access point airMAX phân chia thời gian truyền nhận theo từng khe, giúp giảm va chạm hidden node và sử dụng kênh hiệu quả hơn. Thiết bị hỗ trợ modulation đến 256QAM khi chất lượng tín hiệu đủ tốt. Datasheet cho thấy công suất phát thay đổi theo modulation, với mức tối đa 24 dBm ở một số mức thấp và giảm dần khi sử dụng 64QAM hoặc 256QAM. Vì vậy, không nên đánh giá hiệu quả liên kết chỉ dựa trên công suất phát cực đại. airMAX AC phù hợp với camera, truyền dữ liệu nội bộ và backhaul. Người dùng có thể tham khảo nhóm Thiết bị mạng để lựa chọn switch, PoE, cáp mạng và phụ kiện đồng bộ.

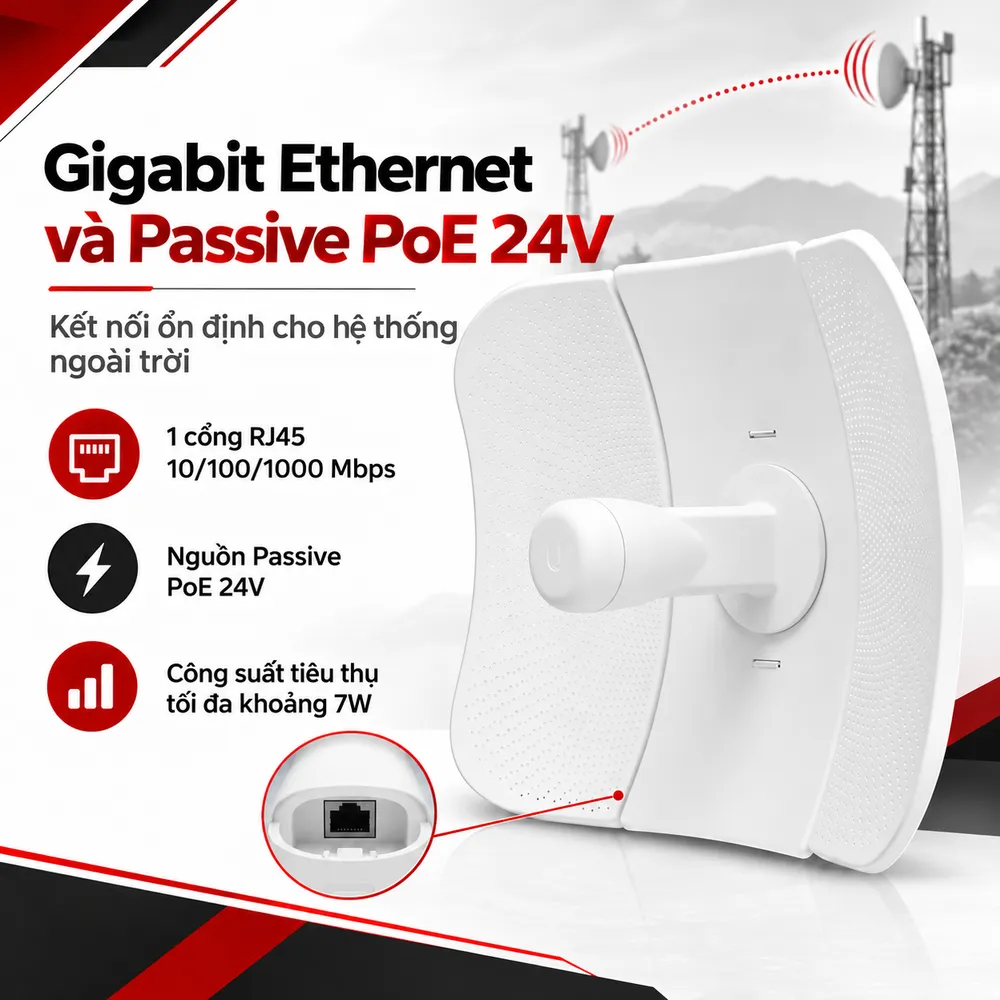

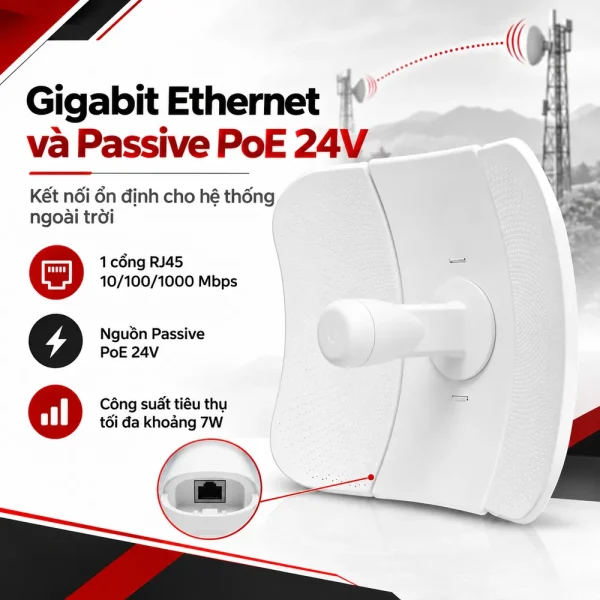

Gigabit Ethernet và Passive PoE 24V

LBE-5AC-23 trang bị một cổng Ethernet 10/100/1000 Mbps. Giao diện Gigabit phù hợp khi liên kết cần truyền lượng dữ liệu lớn giữa hai mạng LAN. Thiết bị sử dụng bộ xử lý Atheros MIPS 74Kc 533 MHz, bộ nhớ 64 MB và tiêu thụ tối đa khoảng 7W. Nguồn cấp là Passive PoE 24V; adapter Gigabit PoE 24V 0,3A được đi kèm sản phẩm. Passive PoE không giống 802.3af hoặc 802.3at. Trước khi dùng switch PoE thay cho injector, cần kiểm tra điện áp và sơ đồ cấp nguồn. Với hệ thống ngoài trời, nên dùng cáp mạng shielded, tiếp địa và chống sét Ethernet để giảm rủi ro do ESD hoặc xung điện.

Thiết kế cơ khí phục vụ lắp đặt ngoài trời

LBE-5AC-23 có kích thước khoảng 362 × 273 × 203 mm và trọng lượng khoảng 907 g theo datasheet của model này. Bộ pole mount được cung cấp để lắp trên cột. Nhiệt độ hoạt động từ -40°C đến 70°C, độ ẩm 5–95% không ngưng tụ và mức bảo vệ ESD/EMP được công bố ±24 kV. Ubiquiti công bố khả năng chịu gió khoảng 200 km/h; độ ổn định thực tế còn phụ thuộc cột và chất lượng thi công. Khi căn chỉnh, nên theo dõi đồng thời mức tín hiệu, SNR và chất lượng kênh. RSSI tốt nhưng nhiễu cao vẫn có thể khiến throughput giảm, đặc biệt tại khu vực có nhiều hệ thống 5 GHz.

Khi nào nên chọn Ubiquiti LiteBeam AC LBE-5AC-23?

LBE-5AC-23 phù hợp với doanh nghiệp cần CPE airMAX AC có anten tích hợp, cổng Gigabit và cấu trúc lắp đặt gọn. Ứng dụng điển hình gồm kết nối giữa hai tòa nhà, truyền dữ liệu camera IP, nối mạng từ văn phòng tới kho hoặc đưa mạng tới điểm ở xa trong cùng khuôn viên. So với Rocket AC dùng anten rời, LiteBeam giúp giảm số thành phần cần mua và thi công. Ngược lại, anten tích hợp 23 dBi ít linh hoạt hơn nếu dự án cần thay đổi gain hoặc kiểu búp sóng. Hulatech hỗ trợ tư vấn LiteBeam AC LBE-5AC-23, Passive PoE, switch, chống sét Ethernet và phương án PtP/PtMP. Khi yêu cầu cấu hình, khách hàng nên cung cấp khoảng cách giữa các điểm, độ cao lắp đặt, vật cản và băng thông dự kiến để lựa chọn phương án phù hợp.
