Switch chia mạng BTON 4 cổng PoE 10/100M + Fiber BT-6104 FE-25A

Switch chia mạng BTON BT-6104 FE-25A là thiết bị chuyển mạch PoE được thiết kế cho các hệ thống cần cấp nguồn và truyền dữ liệu qua cáp mạng đến camera IP, access point, điện thoại IP hoặc thiết bị hỗ trợ PoE. Theo bảng thông số kỹ thuật, thiết bị có 4 cổng PoE 10/100Mbps và 1 cổng quang SC 10/100Mbps, hỗ trợ chuẩn IEEE 802.3af/at, nguồn DC52V và khoảng cách truyền qua cáp đồng tối đa 100 m. Cấu hình này phù hợp với các hệ thống mạng quy mô nhỏ đến vừa cần kết hợp cấp nguồn PoE với đường uplink quang. Thiết kế này giúp hệ thống gọn hơn khi cần cấp nguồn và truyền dữ liệu qua cùng tuyến Ethernet.

BTON BT-6104 FE-25A phù hợp với hệ thống nào?

BT-6104 FE-25A phù hợp với hệ thống cần tập trung bốn thiết bị PoE tại cùng khu vực rồi truyền dữ liệu về tủ mạng hoặc trung tâm qua cổng quang. Thay vì cấp điện riêng cho từng camera hoặc access point, switch có thể truyền nguồn và dữ liệu trên cùng tuyến cáp mạng nếu thiết bị đầu cuối tương thích PoE.

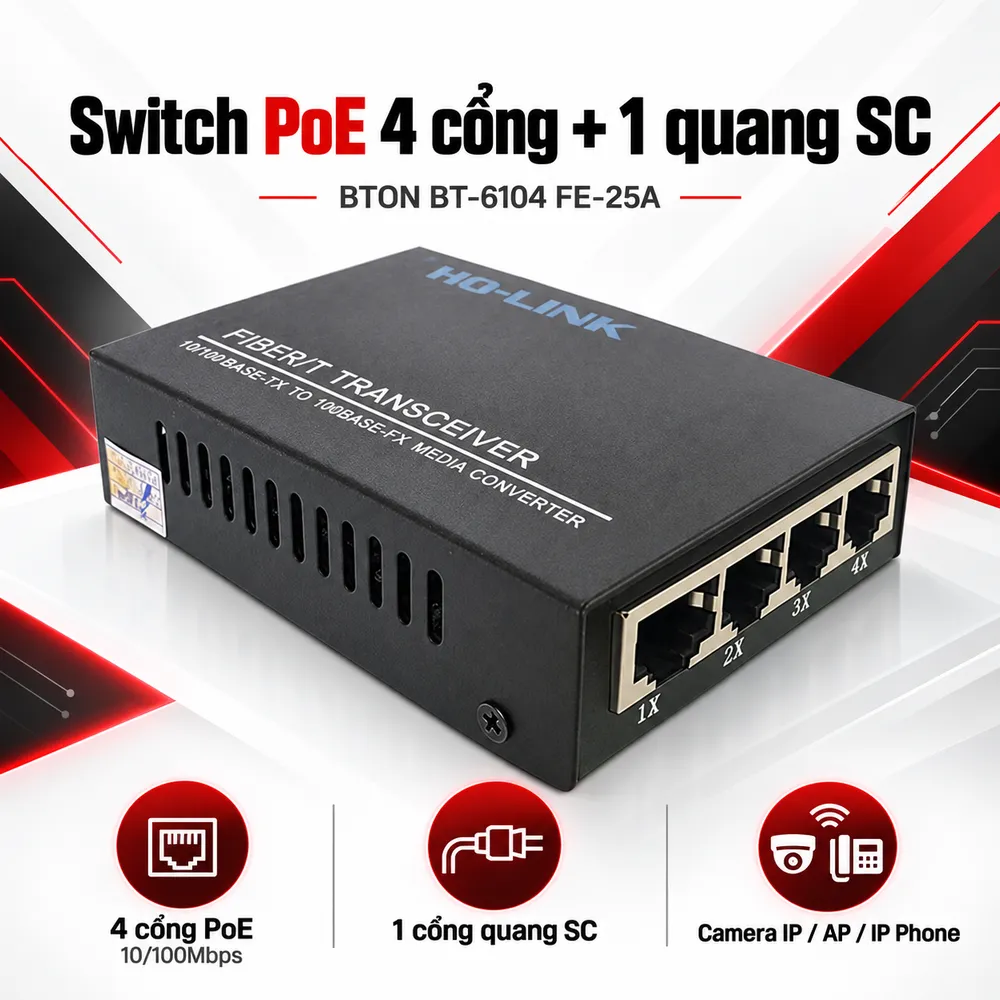

4 cổng PoE 10/100Mbps cho thiết bị đầu cuối

BT-6104 FE-25A được trang bị 4 cổng PoE hỗ trợ tốc độ 10/100Mbps. Mỗi cổng có thể kết nối với một thiết bị mạng sử dụng Ethernet và nhận nguồn PoE theo chuẩn phù hợp. Tốc độ 100Mbps đáp ứng nhiều ứng dụng camera IP, điện thoại IP hoặc access point có nhu cầu băng thông trong giới hạn Fast Ethernet. Nếu thiết bị đầu cuối yêu cầu Gigabit 1000Mbps, người dùng cần lựa chọn model có cổng 10/100/1000Mbps để tránh giới hạn băng thông. Khoảng cách truyền trên cổng UTP được công bố tối đa 100 m. Khi thi công, chất lượng cáp Cat5e hoặc Cat6, đầu bấm RJ45 và môi trường lắp đặt vẫn cần được kiểm soát để duy trì đường truyền ổn định.

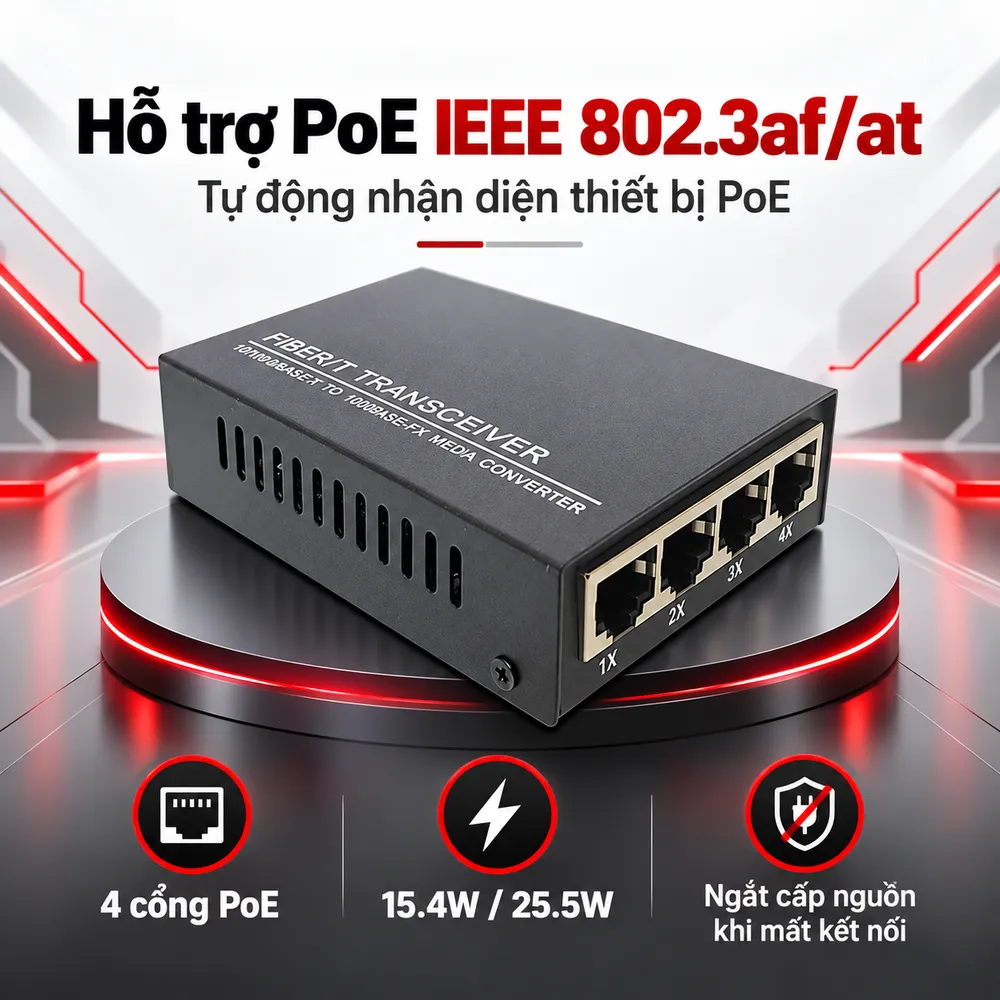

Hỗ trợ PoE IEEE 802.3af và IEEE 802.3at

Các cổng PoE của BTON BT-6104 FE-25A hỗ trợ IEEE 802.3af/at. Theo thông số được cung cấp, công suất mặc định là 15,4W mỗi cổng theo IEEE 802.3af và tùy chọn 25,5W theo IEEE 802.3at. Khi thiết kế hệ thống, người dùng cần kiểm tra công suất tiêu thụ của từng camera, access point hoặc thiết bị IP. Không nên chỉ dựa vào số lượng bốn cổng để xác định khả năng cấp nguồn, bởi tổng công suất nguồn và nhu cầu thực tế của thiết bị cũng cần được tính toán. Switch có khả năng nhận diện thiết bị PoE và ngừng cấp nguồn khi thiết bị tương thích bị ngắt kết nối. Người dùng vẫn cần xác nhận thiết bị đầu cuối hỗ trợ đúng chuẩn IEEE 802.3af hoặc 802.3at.

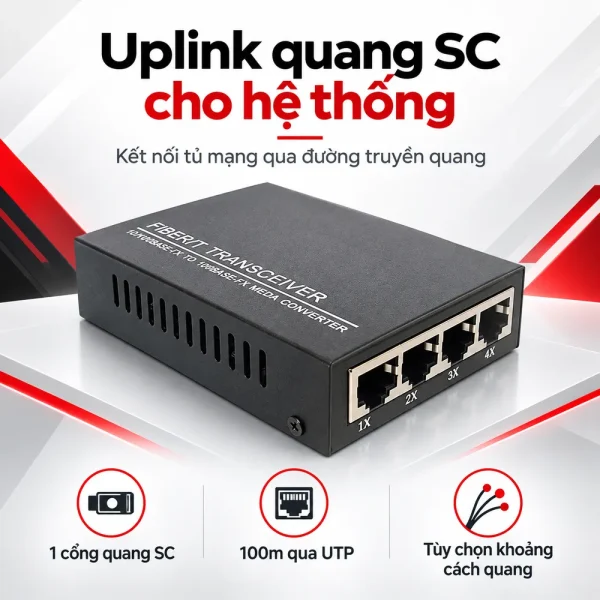

Cổng quang SC cho đường uplink

Ngoài 4 cổng PoE, BT-6104 FE-25A tích hợp 1 cổng Fiber sử dụng đầu nối SC theo cấu hình mặc định. Cổng quang có thể dùng làm đường uplink từ khu vực đặt switch về phòng máy hoặc tủ mạng trung tâm khi khoảng cách vượt giới hạn thuận tiện của cáp đồng Ethernet. Trong hệ thống cần kết nối giữa mạng đồng và tuyến quang, Converter quang có thể được sử dụng tại điểm cần chuyển đổi giao diện truyền dẫn giữa RJ45 và cáp quang. Việc lựa chọn converter cần dựa trên tốc độ, loại sợi, đầu nối và khoảng cách tuyến thực tế. Theo bảng thông số, cổng Fiber có nhiều tùy chọn khoảng cách theo cấu hình quang. Với dual fiber, các lựa chọn gồm 850nm cho 550 m, 1310nm cho 2/20/40 km và 1550nm cho 60/80/100 km. Với single fiber, cấu hình được nêu gồm 1310/1550nm cho 25/40 km và 1490/1550nm cho 60/80/100 km. Người dùng cần xác nhận đúng phiên bản trước khi đặt hàng.

Băng thông chuyển mạch và chuẩn mạng

BT-6104 FE-25A có băng thông chuyển mạch 16Gbps và bảng địa chỉ MAC 1K. Switch hỗ trợ IEEE 802.3, IEEE 802.3i 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3af/at và IEEE 802.3x, đồng thời có Full Duplex và Auto Uplink.

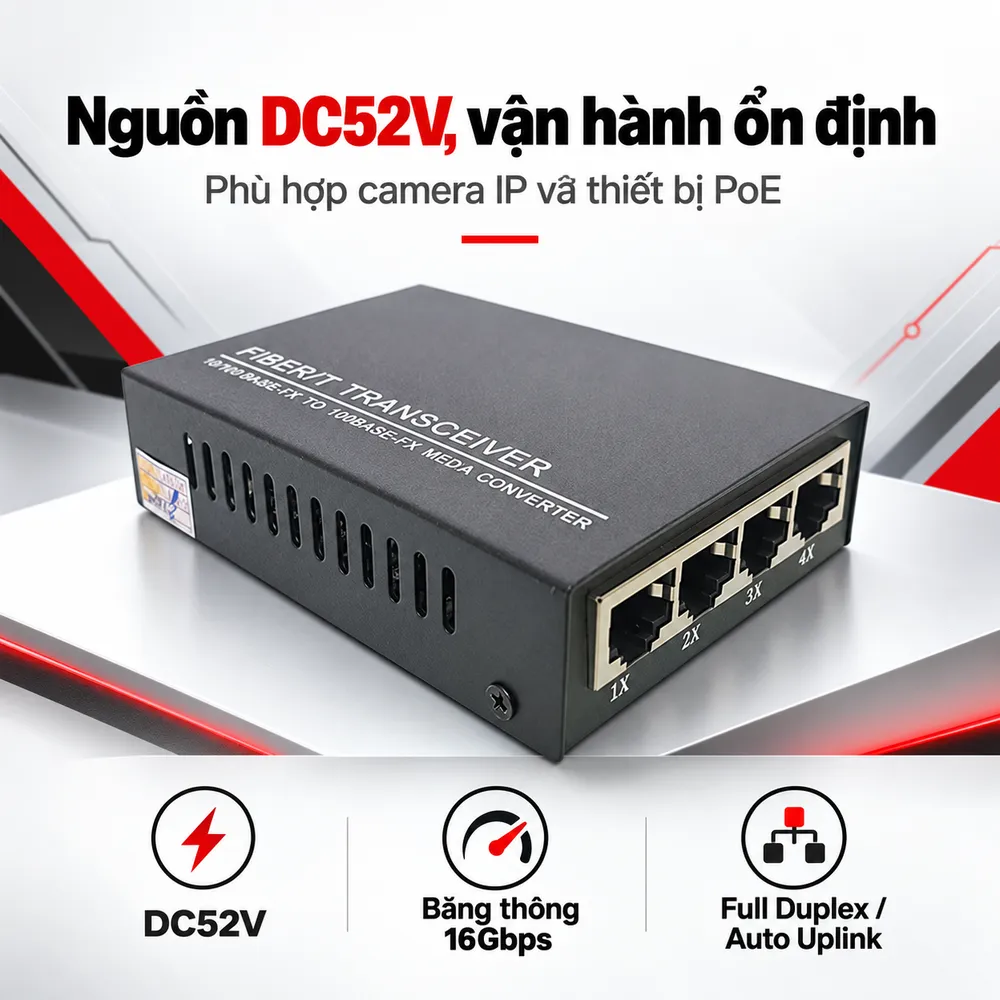

Nguồn DC52V và đèn trạng thái

BT-6104 FE-25A sử dụng nguồn DC52V. Khi lựa chọn nguồn thay thế hoặc tích hợp vào tủ kỹ thuật, người dùng cần kiểm tra đúng điện áp, công suất và đầu nối theo tài liệu thiết bị. Switch có đèn báo Power, PoE và Ethernet, giúp kỹ thuật viên theo dõi nguồn, kết nối mạng và trạng thái cấp PoE trong quá trình vận hành.

Những điểm cần kiểm tra trước khi lựa chọn

Trước khi mua BT-6104 FE-25A, người dùng nên xác nhận tốc độ 10/100Mbps của các cổng PoE có đáp ứng thiết bị đầu cuối hay không, kiểm tra công suất PoE, loại sợi quang, bước sóng, khoảng cách và đầu nối Fiber. Cần lưu ý tên sản phẩm đôi khi được mô tả là 10/100/1000M, nhưng bảng thông số được cung cấp cho model này ghi 4 cổng PoE 10/100Mbps và cổng Fiber 10/100Mbps. Vì vậy, thông số trên tem thiết bị hoặc datasheet đúng phiên bản nên được ưu tiên khi đặt hàng. BTON BT-6104 FE-25A phù hợp với hệ thống cần bốn cổng PoE Fast Ethernet kết hợp uplink quang và quản lý nguồn tập trung. Khách hàng có thể liên hệ Hulatech để được tư vấn cấu hình PoE, phương án tuyến quang và nhận báo giá theo số lượng triển khai thực tế.
