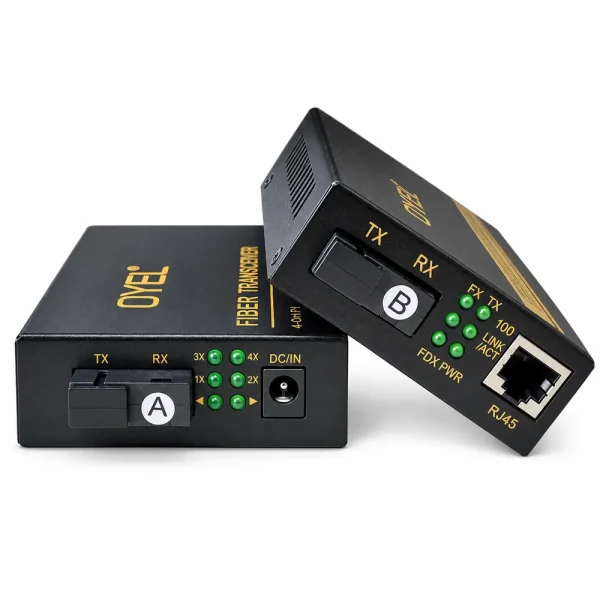

Media Converter quang 1 vào 4 ra 10/100Mbps OYEL EL-1004A – EL-1001B

Media Converter quang OYEL EL-1004A - EL-1001B là bộ chuyển đổi quang điện dành cho các hệ thống cần truyền Ethernet qua cáp quang và phân phối kết nối đến nhiều thiết bị đầu cuối. Bộ sản phẩm sử dụng một sợi quang cho tuyến truyền, hỗ trợ khoảng cách lên đến 20 km và cung cấp 4 cổng RJ45 tốc độ 10/100Mbps ở đầu ra. Cấu hình này phù hợp với hệ thống camera IP, mạng nội bộ, nhà xưởng, kho bãi hoặc các khu vực cần đưa tín hiệu mạng đi xa hơn giới hạn thông thường của cáp đồng Ethernet.

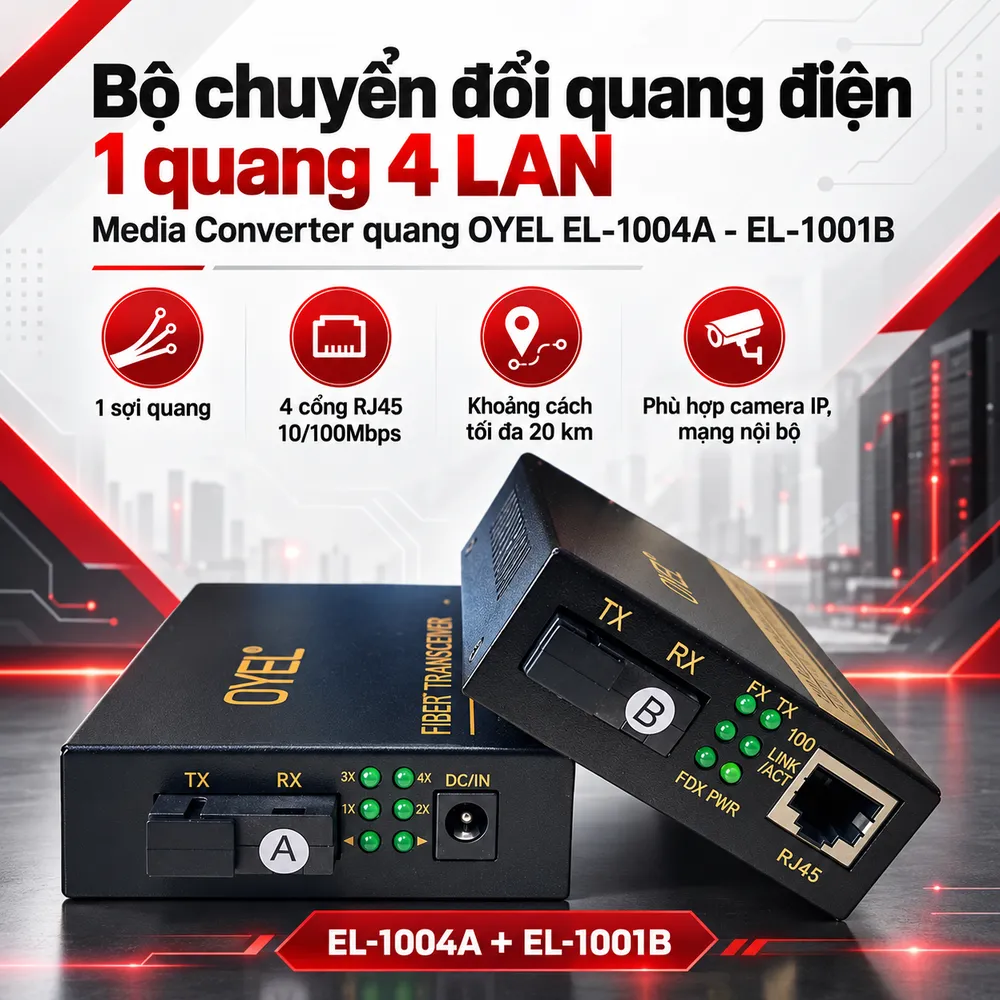

OYEL EL-1004A - EL-1001B là bộ chuyển đổi như thế nào?

Bộ OYEL EL-1004A - EL-1001B được thiết kế theo cấu hình một đường truyền quang kết hợp nhiều cổng Ethernet. Theo thông tin sản phẩm, EL-1004A đảm nhiệm đầu kết nối quang một sợi, trong khi EL-1001B cung cấp 4 cổng RJ45 10/100Mbps để kết nối các thiết bị mạng ở đầu còn lại. Cấu hình 1 vào 4 giúp người dùng đưa một tuyến quang đến vị trí cần phân phối mạng cho nhiều thiết bị mà không phải bố trí từng bộ chuyển đổi riêng cho mỗi cổng Ethernet ở cùng một điểm. Trong hệ thống cần truyền Ethernet qua cáp quang, Converter quang thường được lựa chọn dựa trên số lượng cổng RJ45, tốc độ Ethernet, số sợi quang sử dụng và khoảng cách truyền. OYEL EL-1004A - EL-1001B hướng đến nhu cầu một tuyến quang kết nối với bốn thiết bị Ethernet 10/100Mbps.

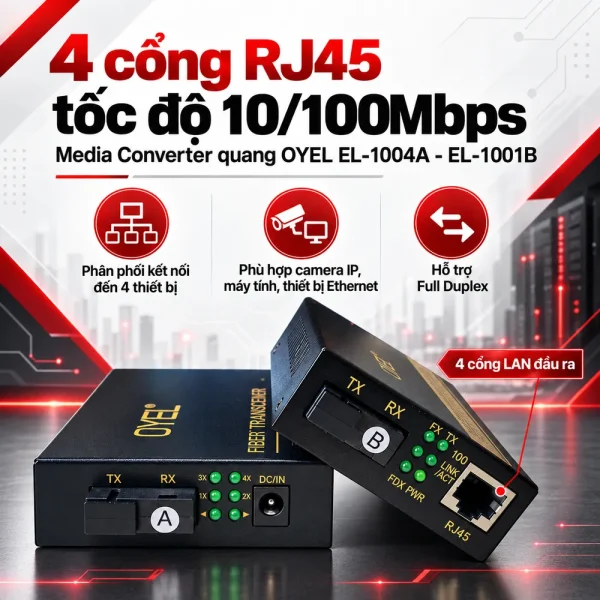

Cấu hình 4 cổng RJ45 tốc độ 10/100Mbps

Điểm đáng chú ý của bộ sản phẩm là 4 cổng RJ45 hỗ trợ tốc độ 10/100Mbps. Cấu hình này cho phép nhiều thiết bị Ethernet kết nối tại cùng một vị trí mà không cần thêm bốn bộ chuyển đổi quang điện độc lập. Các cổng RJ45 có thể được sử dụng với camera IP, máy tính, thiết bị điều khiển hoặc thiết bị Ethernet khác hoạt động ở tốc độ tương ứng. Theo thông tin sản phẩm, thiết bị hỗ trợ chế độ Full Duplex cho truyền nhận dữ liệu đồng thời. Khi triển khai, người dùng cần đối chiếu băng thông thực tế của từng thiết bị với giới hạn 100Mbps trên mỗi cổng. Nếu hệ thống yêu cầu Gigabit Ethernet 1000Mbps, model này không phù hợp để khai thác đầy đủ băng thông. Khi đó, nên lựa chọn bộ chuyển đổi có cổng Gigabit để tránh giới hạn tốc độ tại giao diện RJ45.

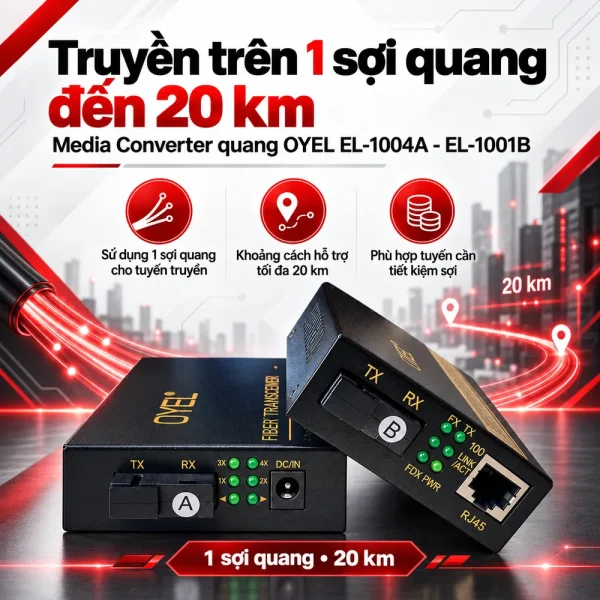

Sử dụng một sợi quang cho tuyến truyền

OYEL EL-1004A - EL-1001B sử dụng cấu hình truyền trên một sợi quang. Điều này giúp giảm số lượng sợi cần dành cho một kết nối so với giải pháp truyền quang sử dụng hai sợi riêng biệt. Cấu hình một sợi hữu ích khi tuyến cáp hiện có số lượng sợi hạn chế hoặc cần dành tài nguyên quang cho nhiều dịch vụ khác. Tuy nhiên, người dùng cần bảo đảm hai thiết bị ở hai đầu tuyến là đúng cặp tương thích theo cấu hình truyền nhận của nhà sản xuất. Loại đầu nối, bước sóng và các thông số quang chi tiết cần được đối chiếu với datasheet hoặc nhãn thiết bị trước khi lựa chọn dây nhảy quang, ODF và phụ kiện liên quan.

Khoảng cách truyền quang lên đến 20 km

Bộ OYEL EL-1004A - EL-1001B hỗ trợ khoảng cách truyền dẫn lên đến 20 km. Thông số này phù hợp với nhiều tuyến kết nối giữa các tòa nhà, khu vực sản xuất, kho, cổng bảo vệ, hệ thống camera hoặc các điểm mạng phân tán. Khoảng cách 20 km cần được hiểu là giới hạn truyền theo cấu hình sản phẩm, không phải bảo đảm cho mọi tuyến thực tế. Suy hao trên cáp, số lượng mối hàn, đầu nối, adapter và chất lượng thi công đều ảnh hưởng đến ngân sách công suất quang. Với tuyến dài, kỹ thuật viên nên kiểm tra suy hao thực tế và bảo đảm các thành phần quang tương thích.

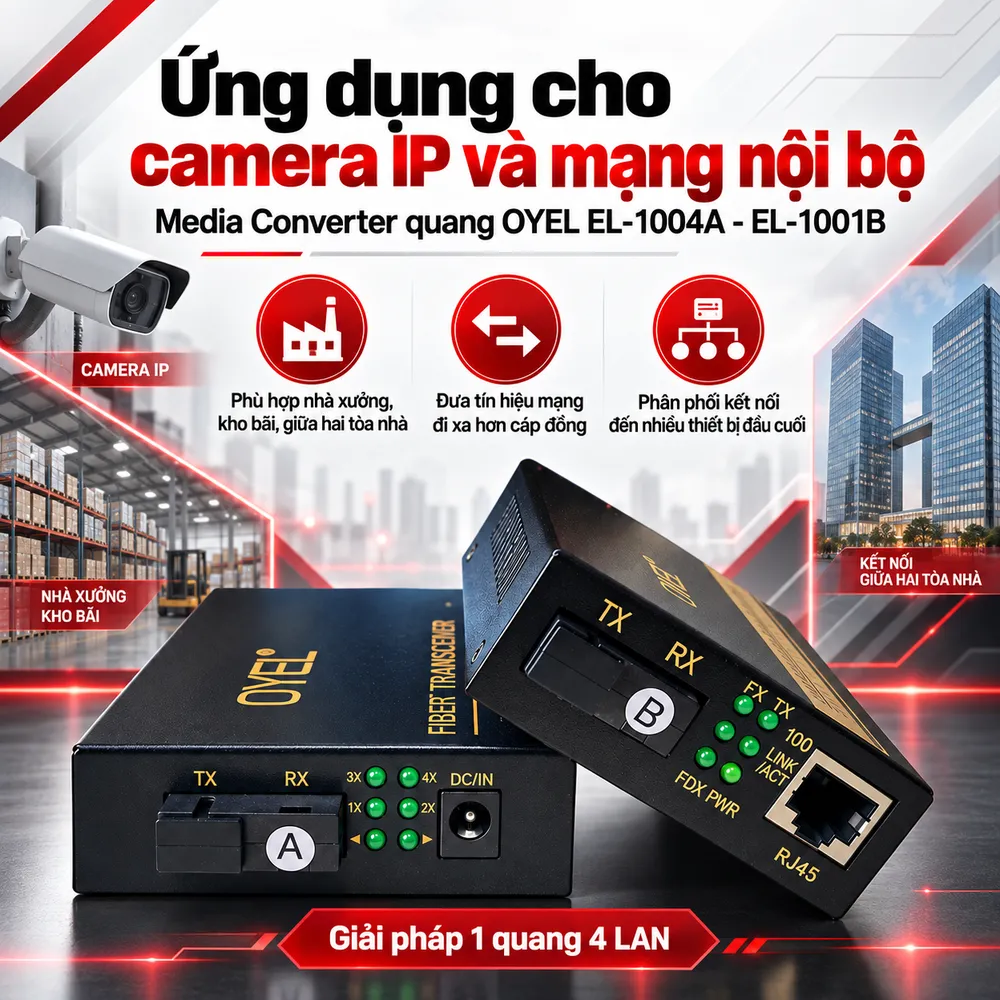

Ứng dụng của OYEL EL-1004A - EL-1001B

Với một tuyến quang và bốn cổng RJ45, bộ sản phẩm phù hợp với các vị trí cần phân phối mạng cho nhiều thiết bị. Một ứng dụng phổ biến là hệ thống camera IP, trong đó tín hiệu mạng được truyền qua cáp quang đến khu vực xa rồi phân phối đến nhiều camera hoặc thiết bị mạng tại đầu cuối. Sản phẩm cũng có thể sử dụng trong mạng nội bộ giữa hai tòa nhà, khu công nghiệp, nhà xưởng, kho bãi hoặc khu vực có khoảng cách vượt phạm vi triển khai thuận tiện của cáp đồng Ethernet. Cấu hình bốn cổng giúp giảm số lượng thiết bị chuyển đổi độc lập tại đầu phân phối. Trước khi mua OYEL EL-1004A - EL-1001B, người dùng nên kiểm tra số lượng thiết bị Ethernet cần kết nối, tốc độ mạng yêu cầu, chiều dài tuyến, loại cáp quang, đầu nối và cấu hình cặp thiết bị ở hai đầu. Nếu hệ thống có hơn bốn thiết bị, yêu cầu Gigabit Ethernet hoặc khoảng cách vượt 20 km, cần lựa chọn model phù hợp hơn. Nguồn cấp và các thông số quang cụ thể cũng nên được xác nhận theo tài liệu kỹ thuật hoặc tem sản phẩm thực tế. OYEL EL-1004A - EL-1001B là giải pháp chuyển đổi quang điện phù hợp cho hệ thống cần truyền Ethernet 10/100Mbps trên một sợi quang và phân phối kết nối đến bốn thiết bị đầu cuối. Khách hàng có thể liên hệ Hulatech để được tư vấn cấu hình, kiểm tra khả năng tương thích và nhận báo giá theo yêu cầu triển khai thực tế.
