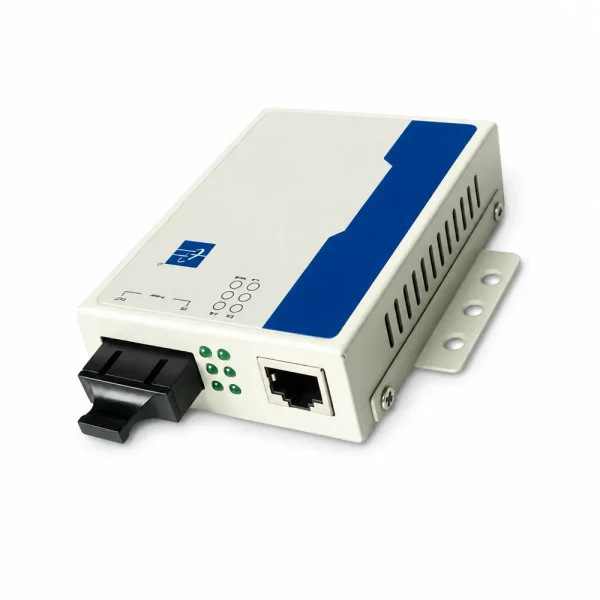

Bộ chuyển đổi quang điện 3Onedata Model 1100S/20

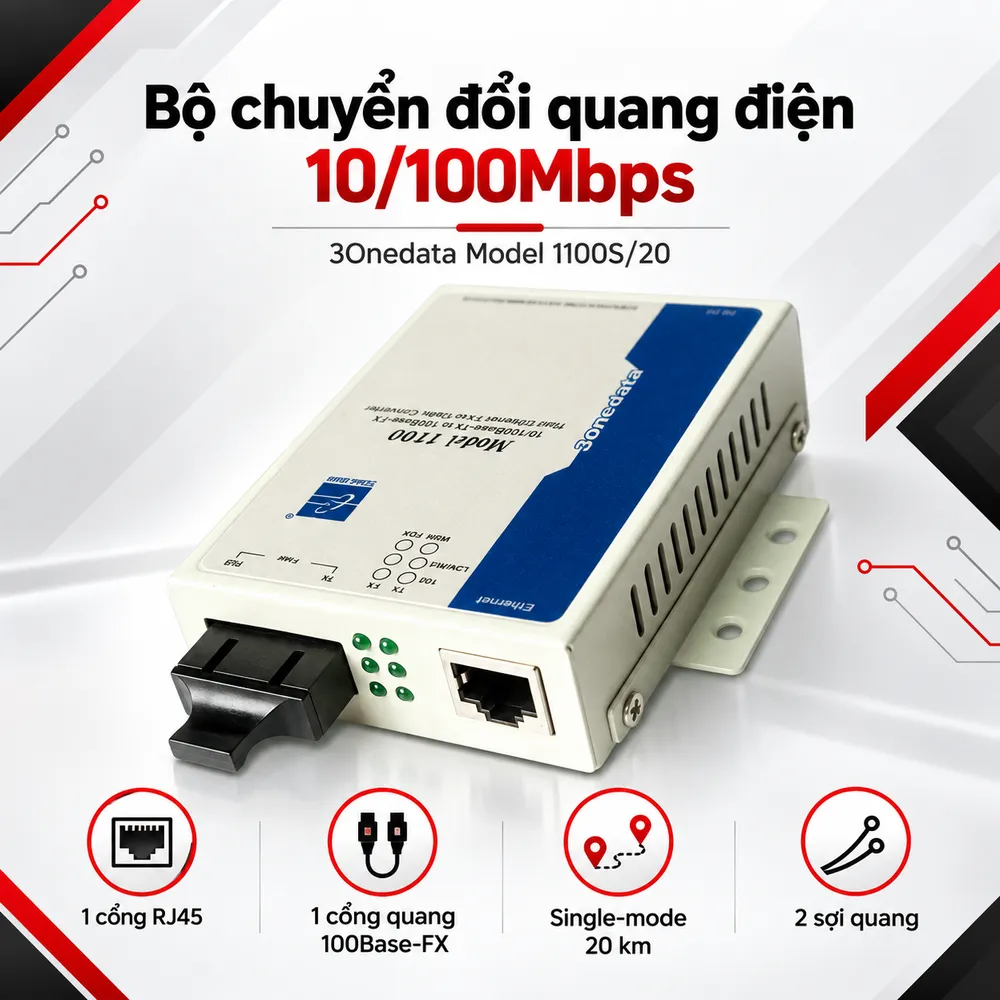

3Onedata Model 1100S/20 là bộ chuyển đổi quang điện 10/100Mbps dùng để chuyển tín hiệu Ethernet trên cáp đồng sang tín hiệu quang 100Base-FX. Thiết bị sử dụng cáp quang Single-mode, cấu hình hai sợi và hỗ trợ khoảng cách truyền đến 20 km. Với 1 cổng RJ45 10/100Base-T(X) và 1 cổng quang 100Base-FX, sản phẩm phù hợp cho các hệ thống cần kéo dài kết nối mạng giữa hai khu vực cách xa nhau nhưng vẫn duy trì tốc độ Fast Ethernet. Theo thông tin đi kèm sản phẩm, bộ Model 1100S/20 gồm thiết bị converter, nguồn DC 5V 1A, tài liệu hướng dẫn và bảo hành 3 năm. Cấu hình này phù hợp cho các dự án cần một bộ chuyển đổi bố trí tại tủ mạng hoặc điểm đầu cuối. Khi mua hàng, người dùng nên kiểm tra đúng phiên bản Single-mode 20 km và loại đầu nối quang trước khi lắp đặt.

Model 1100S/20 hoạt động theo nguyên lý nào?

Chức năng chính của Model 1100S/20 là chuyển đổi giữa tín hiệu điện Ethernet và tín hiệu quang. Ở phía mạng đồng, thiết bị sử dụng cổng RJ45 hỗ trợ 10Base-T và 100Base-TX. Ở phía quang, thiết bị làm việc theo chuẩn 100Base-FX. Nhờ quá trình chuyển đổi này, tín hiệu mạng có thể được đưa qua cáp quang Single-mode để vượt qua giới hạn khoảng cách của kết nối Ethernet dùng cáp xoắn đôi. Theo tài liệu của 3Onedata, dòng MODEL1100 hỗ trợ tự động nhận tốc độ 10/100Mbps, tự động MDI/MDI-X và chế độ Full/Half Duplex.

Cấu hình hai sợi quang Single-mode truyền xa 20 km

Model 1100S/20 thuộc phiên bản Single-mode 20 km và sử dụng cấu hình hai sợi quang. Một sợi đảm nhiệm chiều truyền và sợi còn lại đảm nhiệm chiều nhận giữa hai đầu converter. Tài liệu MODEL1100 Series của 3Onedata cho biết dòng sản phẩm hỗ trợ cáp Single-mode với nhiều mức khoảng cách, trong đó 20 km là một tùy chọn tiêu chuẩn. Các đầu nối quang SC, ST hoặc FC có thể được cung cấp tùy cấu hình. Vì vậy, khi đặt mua Model 1100S/20, người dùng nên xác nhận chính xác loại đầu nối trên thiết bị để đồng bộ với ODF, adapter và dây nhảy quang đang sử dụng.

Cổng RJ45 10/100Mbps tự động thích ứng

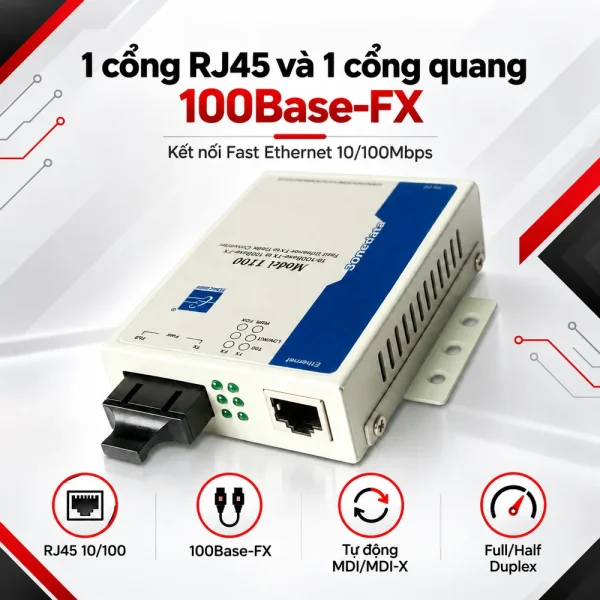

Phía Ethernet của 3Onedata Model 1100S/20 sử dụng cổng RJ45 10/100Base-T(X). Thiết bị hỗ trợ tự động nhận tốc độ 10Mbps hoặc 100Mbps và tự động MDI/MDI-X, giúp giảm yêu cầu phân biệt kiểu đấu cáp mạng trong nhiều tình huống triển khai. Model cũng hỗ trợ chế độ Full Duplex và Half Duplex. Tuy nhiên, do tốc độ tối đa của cổng đồng là 100Mbps, sản phẩm không phù hợp nếu hệ thống yêu cầu băng thông Gigabit 1000Mbps. Trong các hệ thống cần truyền Ethernet qua cáp quang, Converter quang cần được lựa chọn theo tốc độ cổng mạng, số sợi quang, loại sợi, đầu nối và khoảng cách truyền. Model 1100S/20 phù hợp với trường hợp cần Fast Ethernet 10/100Mbps trên tuyến Single-mode hai sợi dài đến 20 km.

Nguồn DC 5V và khả năng lắp đặt linh hoạt

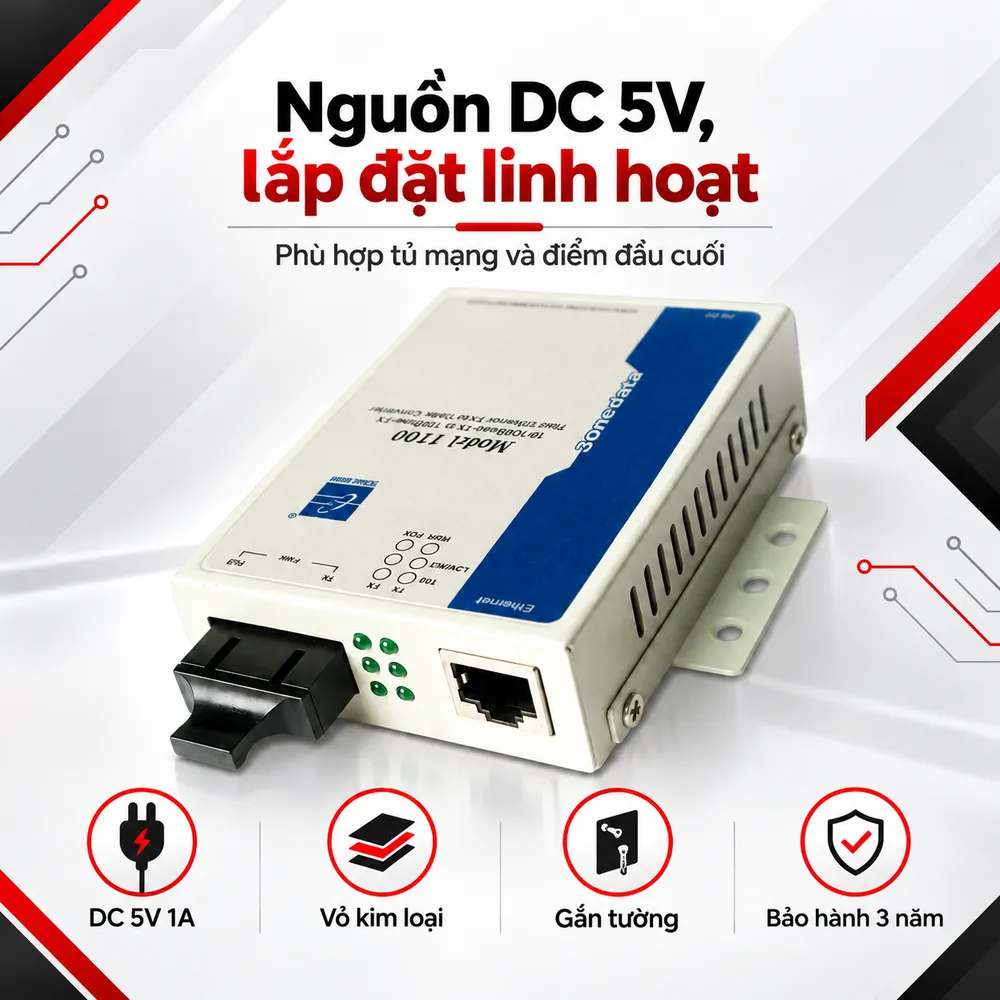

Theo thông tin sản phẩm, bộ Model 1100S/20 sử dụng nguồn DC 5V 1A. Tài liệu chính hãng của dòng MODEL1100 cũng xác nhận tùy chọn nguồn ngoài 5VDC. Khi lắp đặt, người dùng cần sử dụng đúng điện áp và kiểm tra đầu cắm nguồn theo thiết bị thực tế. Dòng MODEL1100 được thiết kế với vỏ kim loại và hỗ trợ lắp tường hoặc DIN-Rail tùy phiên bản. Nếu dự án dự kiến lắp nhiều Media Converter tập trung, tài liệu cũ của Model 1100S/20 cũng đề cập khả năng sử dụng cùng khung nguồn tập trung 14 khe 2U 19 inch; cấu hình rack cụ thể nên được xác nhận theo phụ kiện đang cung cấp.

Ứng dụng thực tế của 3Onedata Model 1100S/20

Với một cổng RJ45 10/100Mbps và một cổng quang 100Base-FX, thiết bị phù hợp cho nhiều tuyến mạng điểm đến điểm. Model 1100S/20 cũng có thể sử dụng cho hệ thống camera IP, nhà xưởng, kho bãi, khuôn viên doanh nghiệp hoặc các điểm mạng nằm cách xa phòng thiết bị trung tâm. Cáp quang giúp truyền tín hiệu qua khoảng cách lớn và tạo cách ly điện giữa hai đầu tuyến, hữu ích tại các khu vực có hệ thống nguồn độc lập.

Các phiên bản cùng dòng MODEL1100

Dòng MODEL1100 của 3Onedata có nhiều cấu hình khoảng cách và loại sợi khác nhau. Ngoài phiên bản Single-mode 20 km, hãng còn công bố các lựa chọn Single-mode 40, 60, 80, 100 và 120 km. Dòng sản phẩm cũng có phiên bản Multi-mode 2 km. Vì vậy, Model 1100S/20 nên được lựa chọn khi chiều dài tuyến nằm trong phạm vi phù hợp và hệ thống sử dụng cáp Single-mode. Không nên chọn phiên bản khoảng cách lớn hơn chỉ dựa trên suy nghĩ rằng công suất quang cao hơn luôn tốt hơn, bởi bộ thu phát quang cần phù hợp với ngân sách suy hao của tuyến.

Những điểm cần kiểm tra trước khi đặt mua

Trước khi triển khai 3Onedata Model 1100S/20, người dùng nên xác nhận số sợi quang khả dụng, loại cáp Single-mode, chuẩn đầu nối quang, chiều dài thực tế, tốc độ mạng và nguồn cấp. Với tuyến có ODF, nhiều mối hàn hoặc nhiều điểm đấu nối, cần tính thêm suy hao quang thay vì chỉ căn cứ vào khoảng cách danh định 20 km. Model 1100S/20 là lựa chọn phù hợp cho hệ thống cần chuyển Ethernet 10/100Mbps sang quang Single-mode hai sợi và truyền dữ liệu trong phạm vi đến 20 km. Người dùng có thể liên hệ Hulatech để được tư vấn cấu hình đầu nối, kiểm tra tuyến quang và nhận báo giá theo số lượng triển khai thực tế.
