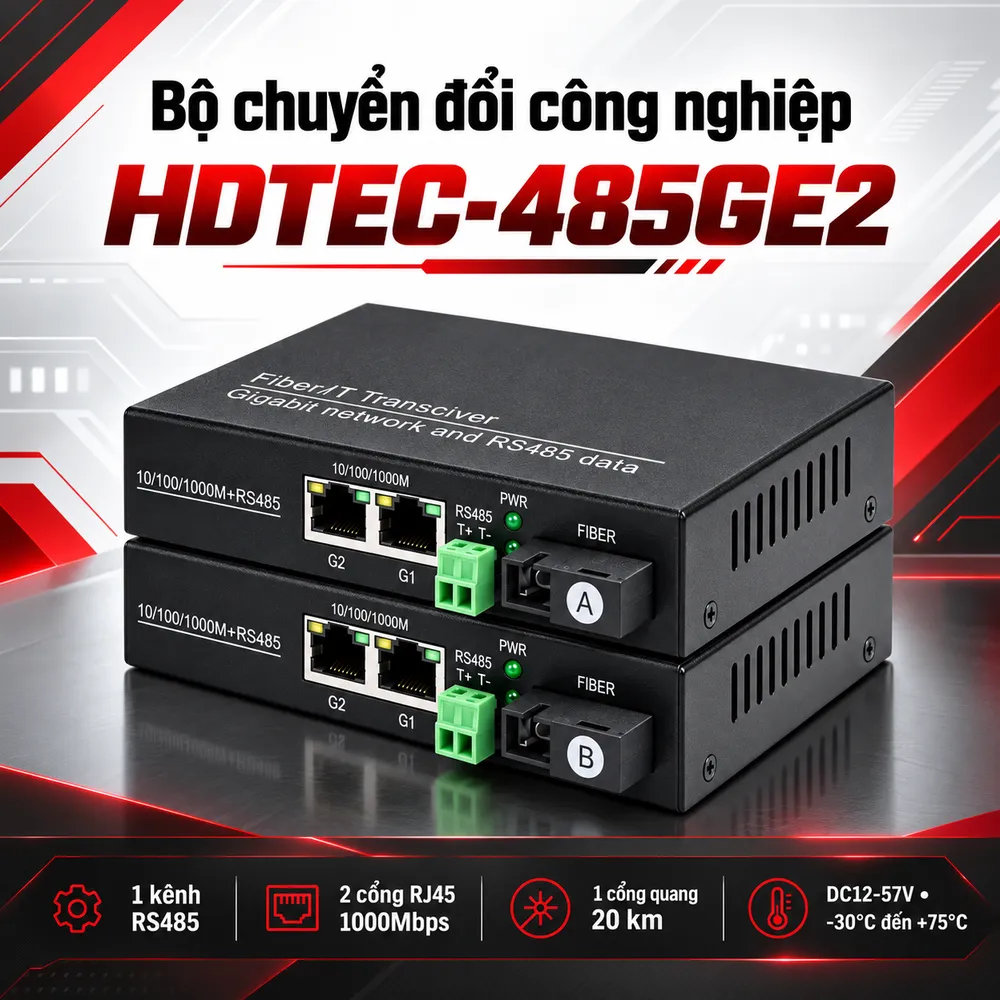

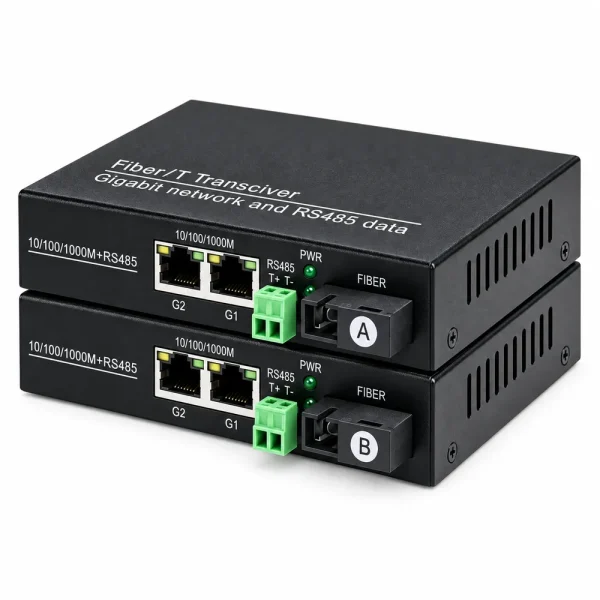

Bộ chuyển đổi công nghiệp HDTEC RS485 sang 2 cổng RJ45 1G HDTEC-485GE2

HDTEC-485GE2 là bộ chuyển đổi công nghiệp cho hệ thống cần kết hợp giao tiếp RS485, kết nối Ethernet Gigabit và đường truyền quang trên cùng một thiết bị. Model tích hợp 1 kênh RS485, 1 cổng quang và 2 cổng RJ45 tốc độ 1000Mbps, hỗ trợ khoảng cách truyền 20 km. Thiết bị hoạt động trong dải nhiệt độ từ -30°C đến +75°C và sử dụng nguồn điện một chiều DC12-57V. Cấu hình này phù hợp với hệ thống điều khiển, giám sát và truyền dữ liệu công nghiệp.

HDTEC-485GE2 là bộ chuyển đổi công nghiệp như thế nào?

Điểm nổi bật của HDTEC-485GE2 nằm ở cấu trúc kết nối tích hợp. Trên cùng một thiết bị, người dùng có 1 kênh RS485, 2 cổng RJ45 Gigabit và 1 cổng quang. Cách bố trí này giúp xác định rõ số lượng giao diện ngay từ giai đoạn thiết kế hệ thống, đồng thời hạn chế việc phải lựa chọn nhiều thiết bị riêng lẻ cho từng loại kết nối. Trong những hệ thống cần chuyển đổi và truyền dữ liệu qua hạ tầng cáp quang, Converter quang thường được lựa chọn dựa trên chuẩn giao tiếp, số lượng cổng, tốc độ Ethernet, khoảng cách truyền và điều kiện vận hành. HDTEC-485GE2 là một model có cấu hình hướng đến nhu cầu kết hợp RS485 với hai cổng Ethernet Gigabit và một tuyến quang.

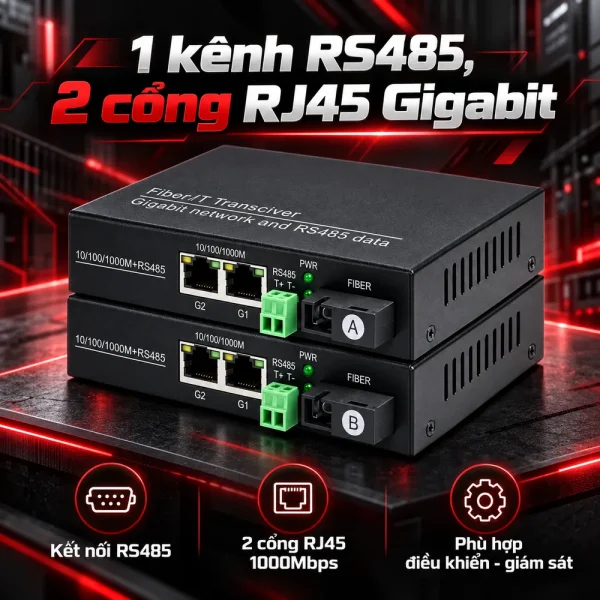

Một kênh RS485 cho kết nối thiết bị công nghiệp

HDTEC-485GE2 được trang bị 1 kênh RS485. Đây là giao tiếp nối tiếp phổ biến trong các hệ thống điều khiển, thiết bị đo lường, cảm biến và nhiều thiết bị tự động hóa. Việc có sẵn một kênh RS485 giúp model có thể tham gia vào hệ thống đang sử dụng thiết bị đầu cuối với chuẩn giao tiếp tương ứng. Khi triển khai, người dùng cần kiểm tra số lượng tuyến RS485 thực tế. HDTEC-485GE2 chỉ có 1 kênh RS485, do đó các hệ thống cần nhiều kênh độc lập phải tính toán thêm thiết bị hoặc lựa chọn model khác phù hợp hơn. Các thông số như tốc độ baud, phương thức đấu dây, sơ đồ chân và các thiết lập truyền thông cụ thể chưa được cung cấp trong dữ liệu hiện có, vì vậy cần đối chiếu tài liệu kỹ thuật trước khi kết nối.

Hai cổng RJ45 Gigabit tốc độ 1000Mbps

HDTEC-485GE2 có 2 cổng RJ45, mỗi cổng hỗ trợ tốc độ 1000Mbps, tương đương 1Gbps. Đây là khác biệt đáng chú ý so với những model chỉ sử dụng cổng Fast Ethernet 100Mbps hoặc chỉ được trang bị một cổng RJ45.

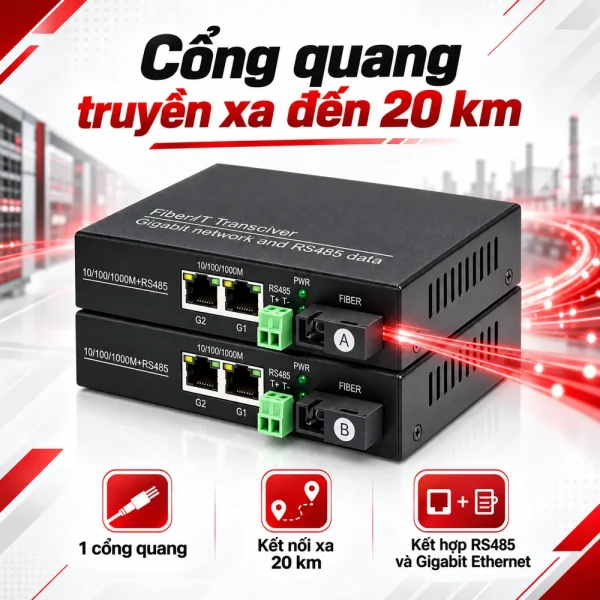

Cổng quang hỗ trợ tuyến truyền 20 km

Bên cạnh RS485 và hai cổng RJ45, HDTEC-485GE2 được tích hợp 1 cổng quang. Khoảng cách truyền được cung cấp cho thiết bị là 20 km, phù hợp để xem xét trong các tuyến kết nối có khoảng cách lớn giữa các điểm mạng hoặc khu vực vận hành. Khi thiết kế tuyến quang, khoảng cách 20 km cần được so sánh với chiều dài cáp thực tế. Người dùng cũng cần tính đến cấu hình toàn tuyến và các thành phần quang đi kèm. Dữ liệu hiện có chưa xác định loại đầu nối quang, loại sợi, bước sóng hoặc chế độ truyền của HDTEC-485GE2. Do đó, những thông số này cần được xác nhận từ datasheet hoặc tài liệu kỹ thuật chính hãng trước khi chọn cáp, dây nhảy quang, ODF hay phụ kiện liên quan.

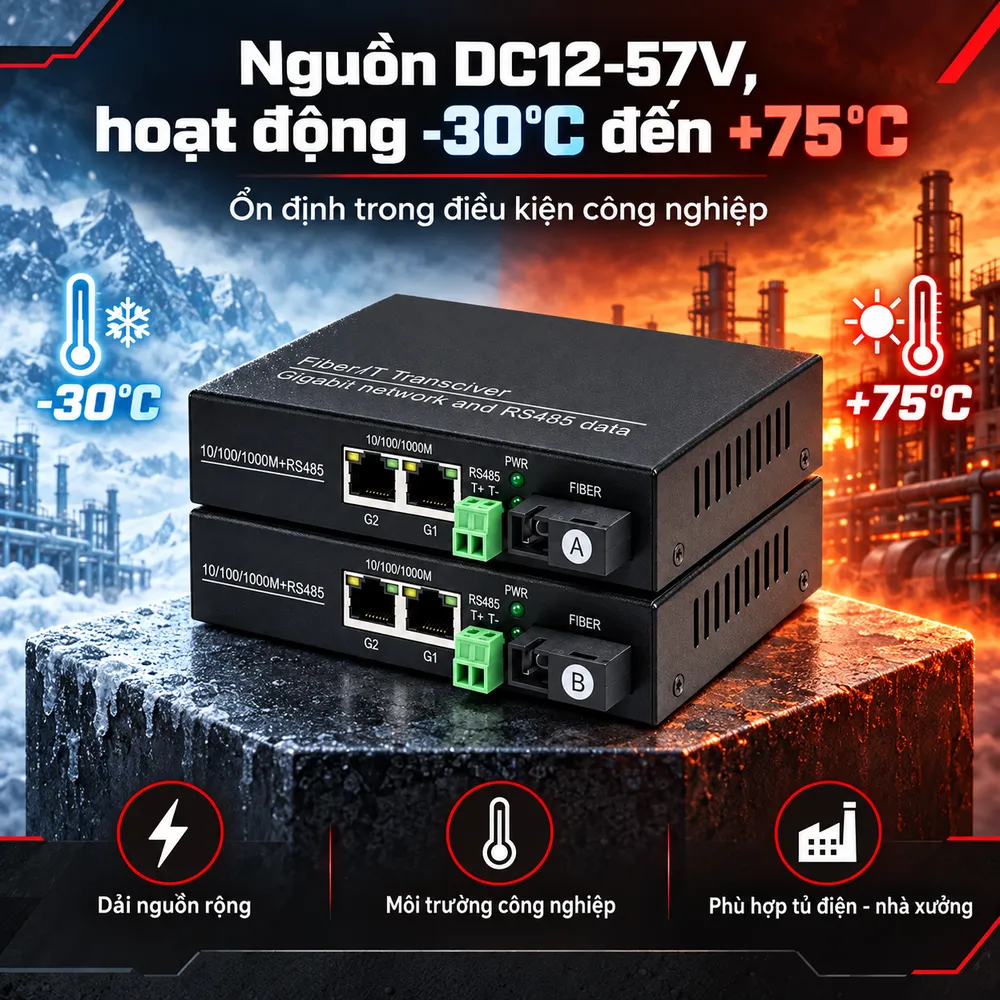

Nguồn DC12-57V cho nhiều phương án cấp điện

HDTEC-485GE2 sử dụng nguồn điện một chiều DC12-57V. Dải điện áp này cho phép người thiết kế có thêm lựa chọn khi bố trí nguồn tại tủ kỹ thuật, tủ điều khiển hoặc vị trí lắp đặt thiết bị. Tuy nhiên, việc lựa chọn nguồn không nên chỉ dựa trên điện áp. Người dùng cần kiểm tra thêm công suất, dòng điện yêu cầu, cực tính và phương thức đấu nối theo tài liệu kỹ thuật của model. Nguồn cấp thực tế phải nằm trong phạm vi được nhà sản xuất quy định và đáp ứng yêu cầu vận hành của thiết bị.

Dải nhiệt độ hoạt động từ -30°C đến +75°C

Thiết bị có dải nhiệt độ hoạt động từ -30°C đến +75°C. Đây là thông số quan trọng khi HDTEC-485GE2 được lắp trong nhà xưởng, tủ kỹ thuật hoặc khu vực có mức nhiệt thay đổi lớn hơn môi trường văn phòng thông thường.

Ứng dụng thực tế của HDTEC-485GE2

Với 1 kênh RS485, 2 cổng RJ45 Gigabit và 1 cổng quang, HDTEC-485GE2 có thể được xem xét cho các hệ thống cần kết hợp thiết bị serial với thiết bị Ethernet và truyền dữ liệu qua cáp quang. Các ứng dụng có thể bao gồm hệ thống điều khiển, giám sát, kết nối thiết bị công nghiệp hoặc truyền dữ liệu giữa các khu vực cách xa nhau.

Những thông số cần xác nhận trước khi lựa chọn

Trước khi đặt mua HDTEC-485GE2, người dùng nên kiểm tra loại sợi quang, đầu nối, bước sóng, thông số truyền của RS485, yêu cầu nguồn và sơ đồ đấu nối. Đồng thời, cần đối chiếu khoảng cách 20 km với chiều dài tuyến thực tế, kiểm tra khả năng tương thích Gigabit của thiết bị đầu cuối và xác định số lượng cổng mạng cần sử dụng. HDTEC-485GE2 phù hợp với những hệ thống cần 1 kênh RS485, 2 cổng RJ45 1000Mbps, 1 cổng quang, khoảng cách truyền 20 km, nguồn DC12-57V và dải nhiệt độ từ -30°C đến +75°C. Người dùng có thể liên hệ Hulatech để được tư vấn cấu hình, kiểm tra thông số kỹ thuật và nhận báo giá theo nhu cầu triển khai thực tế.
