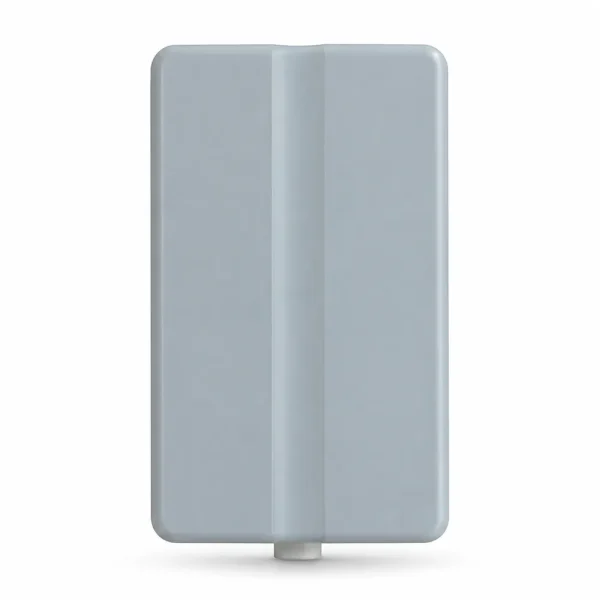

Angten gắn thêm ngoài trời RUIJIE RG-ANTx3-2400D

Ruijie RG-ANTx3-2400D là ăng-ten định hướng ngoài trời hoạt động trên băng tần 2,4 GHz, được thiết kế để kết hợp với một số access point Ruijie thuộc dòng RG-AP630. Sản phẩm hỗ trợ cấu hình 3×3 MIMO, gain 15 dBi trên ba nhánh, ba đầu nối N-K và bộ cáp đồng trục N-N dài 1 mét. Với góc phát ngang 65 độ và góc dọc 16 độ, RG-ANTx3-2400D phù hợp cho các hệ thống cần tập trung tín hiệu về một khu vực xác định.

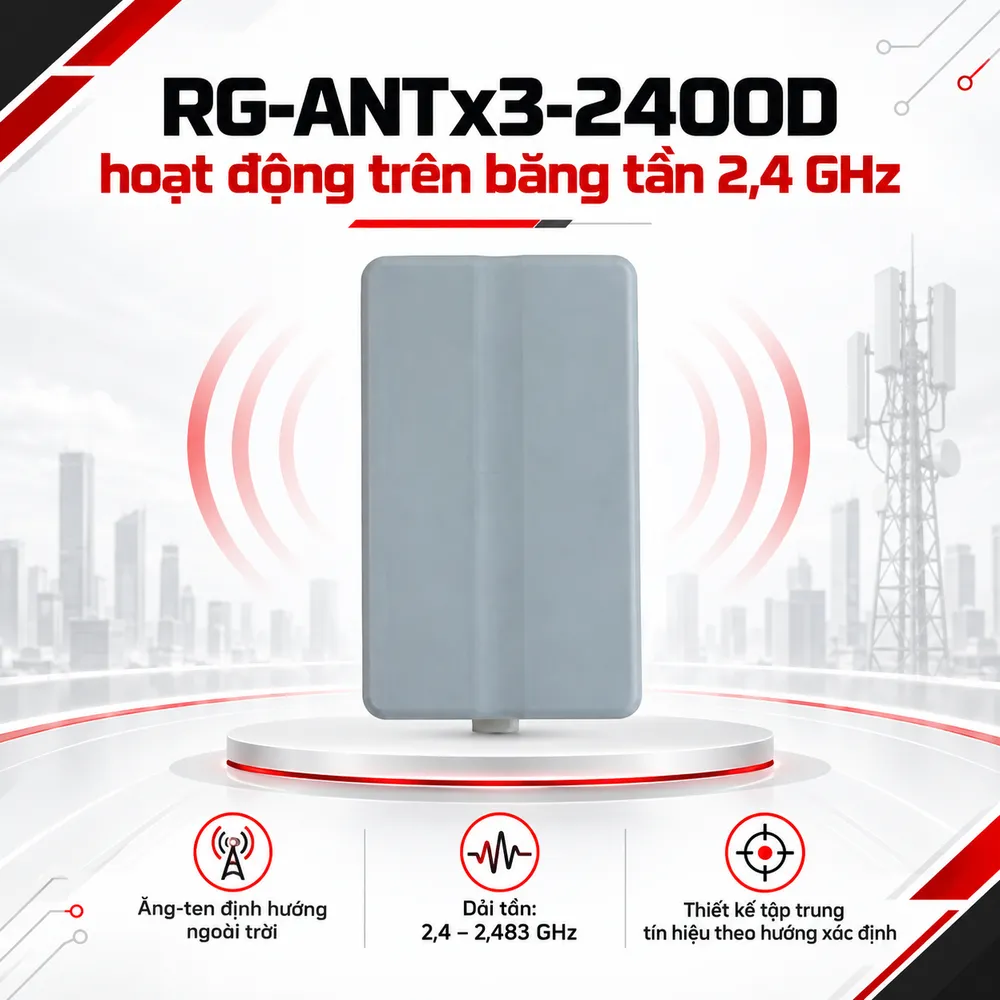

RG-ANTx3-2400D được thiết kế cho băng tần 2,4 GHz

Theo tài liệu Ruijie, RG-ANTx3-2400D hoạt động trong dải tần từ 2,4 đến 2,483 GHz. Thiết kế định hướng giúp năng lượng vô tuyến tập trung về khu vực cần phủ sóng. Khi xây dựng đồng bộ access point, switch PoE và phụ kiện, người dùng có thể tham khảo danh mục Thiết bị mạng để lựa chọn cấu hình theo hạ tầng và mục tiêu vùng phủ.

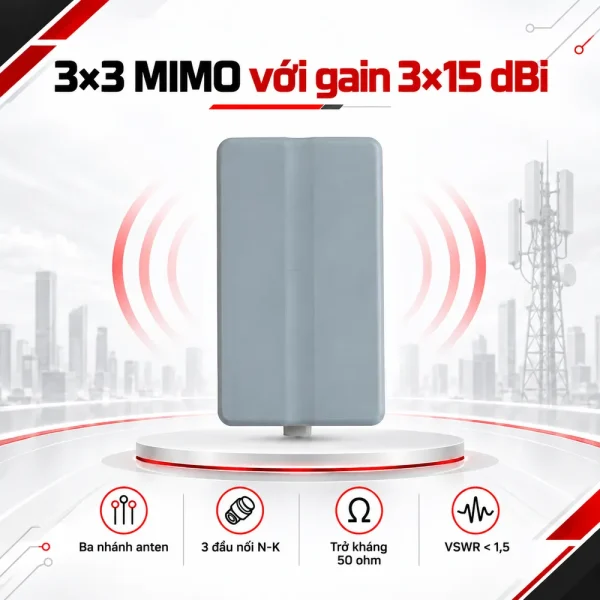

3×3 MIMO với ba nhánh gain 15 dBi

RG-ANTx3-2400D hỗ trợ 3×3 MIMO, sử dụng ba nhánh anten có gain 15 dBi. Ruijie công bố phân cực gồm hai nhánh phân cực đứng và một nhánh phân cực ngang. Trở kháng đầu vào là 50 ohm, VSWR nhỏ hơn 1,5 và tỷ số trước sau được công bố dưới -25 dB. Đây là phụ kiện RF chuyên dụng. Khi triển khai, không nên thay đổi tùy ý dây feeder, đầu nối hoặc anten khác nếu chưa kiểm tra suy hao, trở kháng và khả năng tương thích với access point.

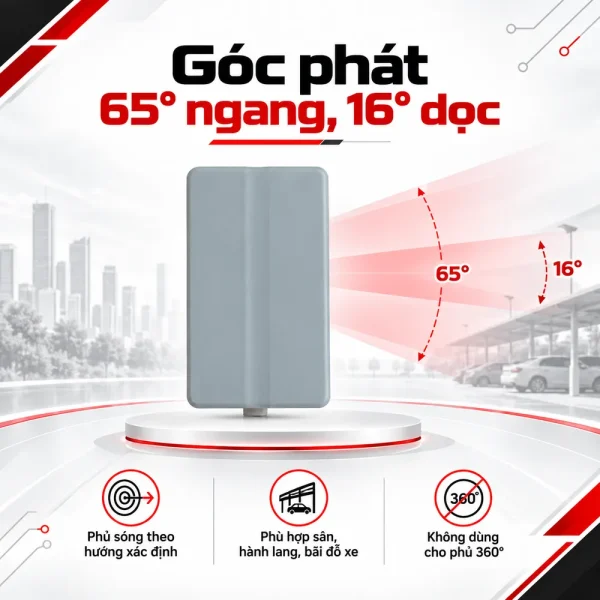

Góc phát 65 độ phù hợp vùng phủ định hướng

Anten có độ rộng búp sóng ngang khoảng 65 độ và độ rộng búp sóng dọc khoảng 16 độ. Đặc tính này phù hợp khi cần phát Wi-Fi từ một vị trí cố định về sân, bãi đỗ xe, hành lang hoặc mặt bằng ngoài trời phía trước anten. Tuy nhiên, anten không phù hợp khi yêu cầu phủ đều theo mọi hướng xung quanh cột lắp. Hiệu quả thực tế phụ thuộc độ cao, góc nghiêng, khoảng cách, vật cản, nhiễu vô tuyến và công suất access point. Vì vậy, căn chỉnh hướng anten là bước quan trọng khi thi công.

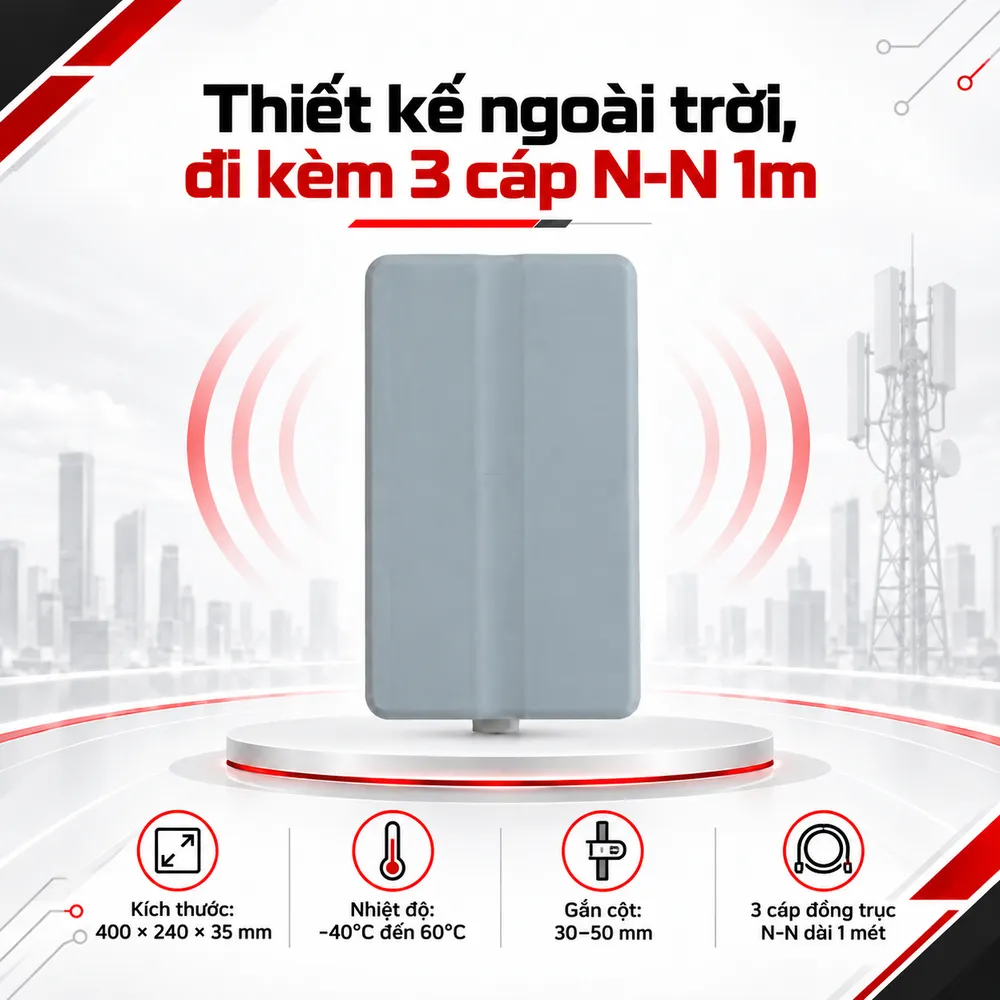

Thiết kế cơ khí cho môi trường ngoài trời

RG-ANTx3-2400D có kích thước 400 × 240 × 35 mm và trọng lượng khoảng 2,3 kg. Ruijie thiết kế sản phẩm để gắn trên cột có đường kính từ 30 đến 50 mm. Dải nhiệt độ hoạt động được công bố từ -40°C đến 60°C. Ba đầu nối N-K được bố trí để kết nối với ba cáp đồng trục N-N dài 1 mét trong bộ phụ kiện. Bộ phụ kiện chính hãng được Ruijie mô tả gồm anten panel 15 dBi, ba cáp đồng trục N-N dài 1 mét và vật liệu chống nước. Cấu hình này cung cấp các thành phần chính để kết nối anten với access point tương thích và xử lý điểm nối khi lắp đặt ngoài trời. Tài liệu lắp đặt của Ruijie yêu cầu xử lý chống nước tại điểm nối feeder bằng nhiều lớp vật liệu chống thấm.

Tương thích với dòng access point RG-AP630

Ruijie liệt kê RG-ANTx3-2400D là anten ngoài tùy chọn cho RG-AP630(IODA) và RG-AP630(IDA2). Khi sử dụng với RG-AP630, ba đường feeder của anten được kết nối vào các cổng radio 2,4 GHz tương ứng. Sau khi lắp anten ngoài, access point cần được cấu hình ở chế độ external antenna theo hướng dẫn của Ruijie. Việc chỉ kết nối phần cứng mà không cấu hình đúng chế độ có thể khiến hệ thống không vận hành theo thiết kế. Khả năng tương thích không nên suy rộng sang mọi access point có đầu nối N. Cần kiểm tra băng tần, số chuỗi radio, chuẩn đầu nối và giới hạn công suất trước khi dùng với model khác.

Ứng dụng thực tế của RG-ANTx3-2400D

RG-ANTx3-2400D phù hợp cho hệ thống cần phủ Wi-Fi 2,4 GHz theo một hướng xác định hoặc xây dựng cầu nối ngoài trời với thiết bị tương thích. Băng tần 2,4 GHz thường có phạm vi truyền tốt hơn 5 GHz nhưng cũng dễ chịu nhiễu hơn. Trước khi lắp đặt nên khảo sát môi trường vô tuyến, xác định kênh sử dụng, độ cao anten và khoảng cách giữa các điểm. Với ứng dụng bridge, tầm nhìn giữa hai đầu liên kết và vùng Fresnel cũng cần được xem xét. Nếu mục tiêu là phủ sóng 360 độ quanh cột, nên chọn anten đẳng hướng phù hợp thay vì RG-ANTx3-2400D.

Lưu ý về vòng đời và bảo hành

Ruijie đã công bố RG-ANTx3-2400D End of Sale từ ngày 20/5/2022. Điều này có nghĩa hãng không tiếp nhận đơn hàng mới hoặc đơn mở rộng số lượng sau thời điểm trên. Theo bảng chính sách bảo hành doanh nghiệp hiện tại của Ruijie, RG-ANTx3-2400D được liệt kê với thời hạn bảo hành phần cứng một năm. Vì vậy, thông tin bảo hành ba năm trên một số trang bán hàng cần được xác nhận lại với nhà cung cấp trước khi mua. Đối với dự án đang sử dụng RG-AP630, nên kiểm tra tồn kho, tình trạng sản phẩm và chính sách hỗ trợ trước khi quyết định thay thế hoặc mở rộng.

Tư vấn Ruijie RG-ANTx3-2400D tại Hulatech

Ruijie RG-ANTx3-2400D là anten định hướng ngoài trời 2,4 GHz, hỗ trợ 3×3 MIMO, gain 3×15 dBi và góc phát ngang 65 độ. Sản phẩm phù hợp với một số access point RG-AP630 và các ứng dụng phủ sóng hoặc bridge định hướng. Hulatech hỗ trợ kiểm tra khả năng tương thích, lựa chọn anten, access point và phương án lắp đặt theo khoảng cách, vùng phủ và điều kiện công trình. Với model đã End of Sale, tình trạng hàng và chính sách bảo hành cần được xác nhận trước khi đặt mua.
