Ăng-ten Ubiquiti Omni airMAX MIMO 2.4GHz 13dBi AMO-2G13

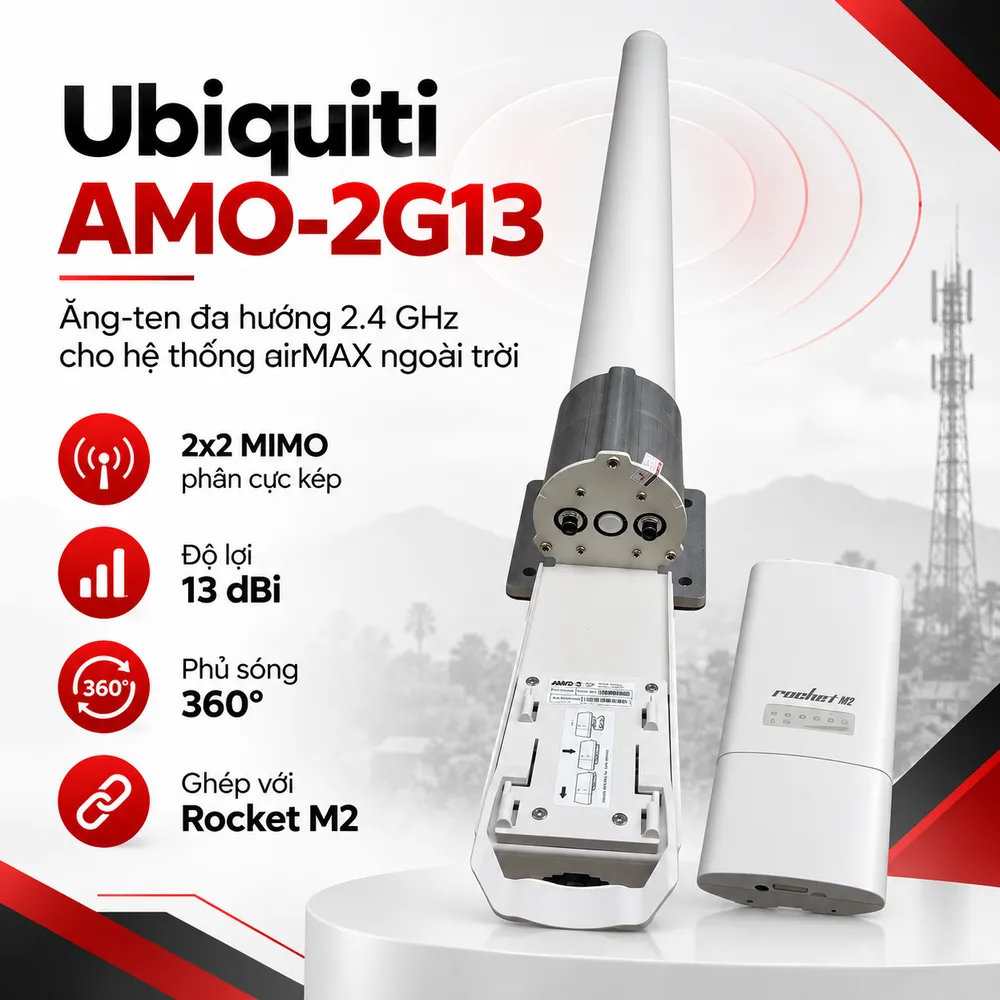

Ubiquiti AMO-2G13 là ăng-ten đa hướng 2.4 GHz dùng cho hệ thống airMAX ngoài trời, được thiết kế để ghép với radio Rocket của Ubiquiti, điển hình là Rocket M2. Sản phẩm sử dụng kiến trúc 2x2 MIMO phân cực kép, độ lợi 13 dBi và vùng phủ 360 độ theo phương ngang, phù hợp cho các trạm gốc Point-to-MultiPoint cần phân phối tín hiệu tới nhiều CPE xung quanh một điểm lắp đặt. Khác với access point hoàn chỉnh, AMO-2G13 chỉ là ăng-ten thụ động; để tạo thành trạm phát, người dùng cần lắp thêm radio tương thích.

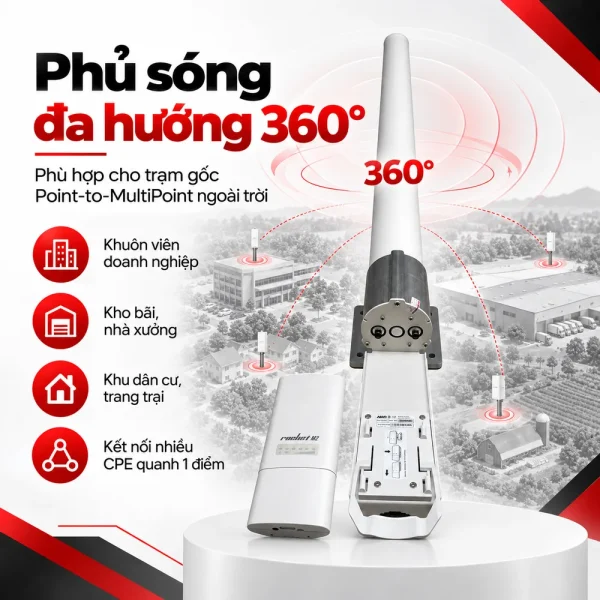

AMO-2G13 được thiết kế cho mô hình phủ sóng đa hướng

Vai trò chính của AMO-2G13 là tạo vùng phủ xung quanh trạm gốc thay vì tập trung tín hiệu theo một hướng như anten panel, sector hoặc dish. Khi kết hợp với Rocket M2, hệ thống có thể tạo base station airMAX 2.4 GHz phục vụ nhiều thiết bị đầu cuối trong mô hình Point-to-MultiPoint. Cách triển khai này phù hợp với khuôn viên doanh nghiệp, trang trại, khu dân cư, kho bãi hoặc khu vực cần phân phối kết nối không dây tới nhiều điểm quanh vị trí trung tâm.

Ubiquiti công bố dòng airMAX Omni cung cấp vùng phủ 360 độ và hỗ trợ 2x2 MIMO. AMO-2G13 có dải tần 2.35–2.55 GHz, phù hợp với ứng dụng 2.4 GHz theo giới hạn tần số tại từng quốc gia. Với hệ thống cần đồng bộ radio, switch, PoE và thiết bị đầu cuối, người dùng có thể tham khảo nhóm Thiết bị mạng để lựa chọn cấu hình theo số điểm kết nối và băng thông.

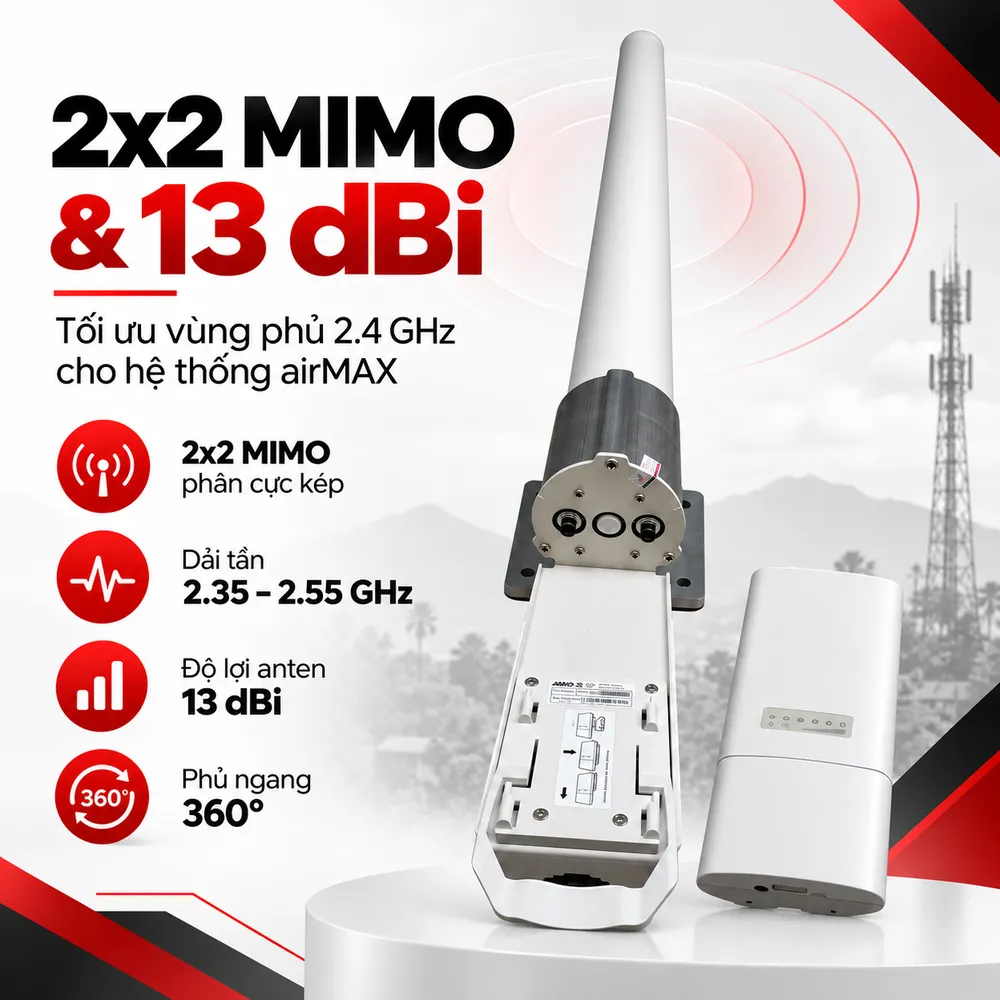

2x2 MIMO phân cực kép và độ lợi 13 dBi

AMO-2G13 sử dụng hai phân cực tuyến tính, hỗ trợ kiến trúc 2x2 MIMO khi ghép với radio tương thích. Theo Ubiquiti, độ lợi anten đạt 13 dBi, cross-polar isolation tối thiểu 25 dB và VSWR tối đa 1.7:1.

Độ rộng búp sóng theo phương đứng là 7 độ, cùng mức electrical downtilt 2 độ. Đây là các thông số quan trọng khi xác định chiều cao cột và khu vực cần phủ. Anten có gain cao nhưng búp đứng hẹp, vì vậy lắp quá cao hoặc chọn vị trí không phù hợp có thể tạo vùng tín hiệu yếu gần chân cột. Thiết kế cần dựa trên địa hình, khoảng cách client và độ cao thực tế thay vì chỉ nhìn vào con số 13 dBi.

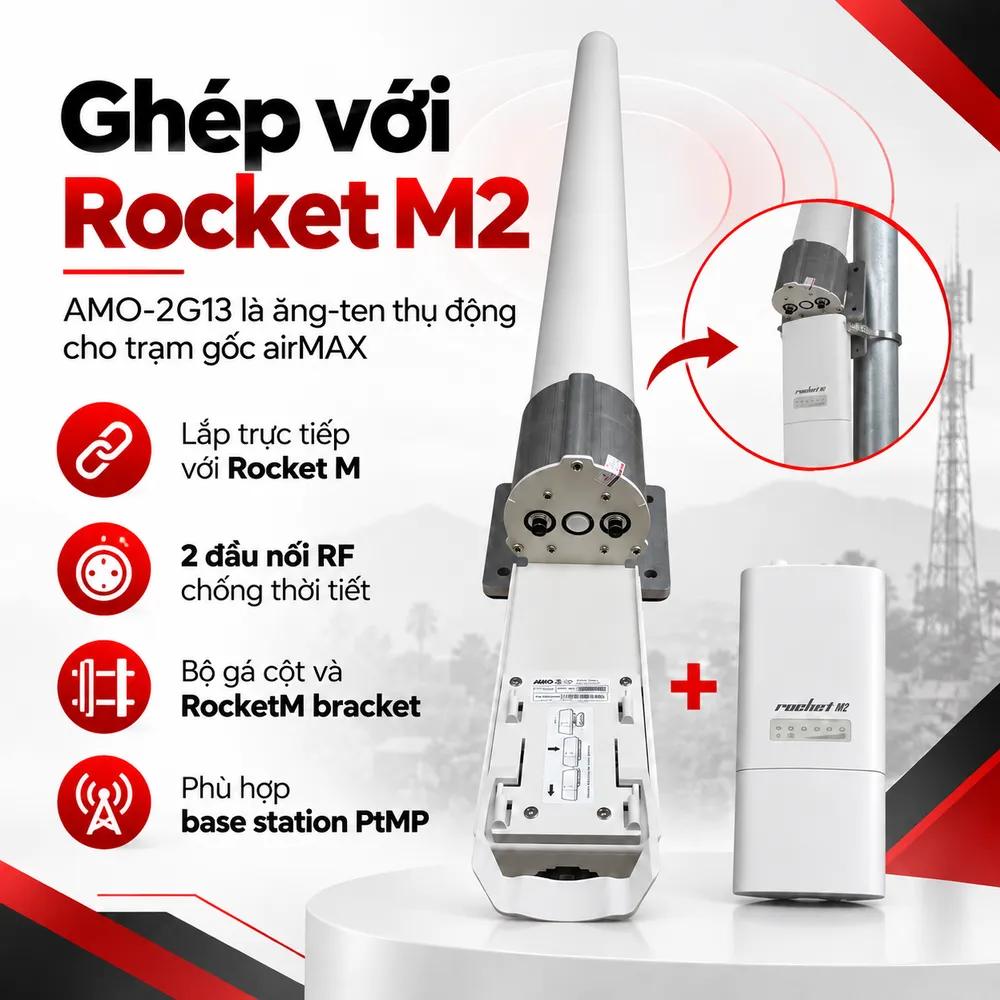

Ghép với Rocket M để hình thành trạm gốc airMAX

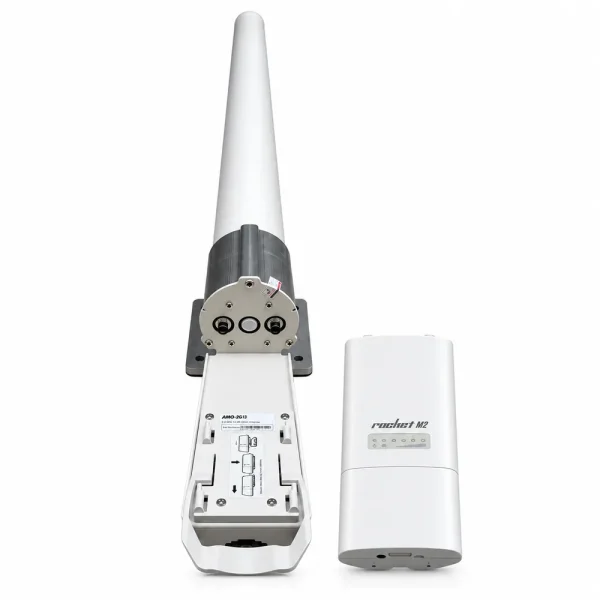

AMO-2G13 có sẵn giá đỡ RocketM và hai dây RF chống thời tiết, cho phép lắp radio trực tiếp lên anten. Hai đầu nối RF là RP-SMA chống thời tiết, tương ứng với hai chuỗi phân cực của hệ thống MIMO. Rocket M2 được bán riêng và là thành phần xử lý radio, Ethernet, PoE, airMAX và các chức năng quản trị.

Cần lưu ý AMO-2G13 không tự phát WiFi, không có cổng Ethernet, không có nguồn PoE và không có phần mềm quản trị. Những thành phần đó nằm trên radio Rocket. Khi lập dự toán cần tính anten, Rocket tương thích, PoE, cáp mạng ngoài trời và thiết bị chống sét.

Thiết kế cơ khí cho môi trường ngoài trời

AMO-2G13 có kích thước khoảng 1390 x 122 x 105 mm và trọng lượng 2.4 kg. Ubiquiti công bố khả năng chịu gió tới 200 km/h. Bộ gá cột đa dụng, RocketM bracket và RF jumper chống thời tiết được cung cấp cùng anten, giúp đơn giản hóa quá trình lắp đặt trên cột.

Dù anten được thiết kế cho ngoài trời, hệ thống vẫn cần thi công đúng kỹ thuật. Ubiquiti yêu cầu sử dụng cáp Ethernet chống nhiễu cho phần radio và tiếp địa qua hệ thống nguồn PoE. Với vị trí cao hoặc khu vực có nguy cơ sét, nên bổ sung chống sét Ethernet, tiếp địa và bảo vệ đường cáp.

Ứng dụng thực tế của Ubiquiti AMO-2G13

AMO-2G13 phù hợp với trạm gốc Point-to-MultiPoint tại khu công nghiệp, khuôn viên doanh nghiệp, trường học, nông trại, khu dân cư hoặc hệ thống camera cần kết nối nhiều điểm về một trung tâm. Với vùng phủ 360 độ, một trạm có thể phục vụ các client nằm ở nhiều hướng khác nhau nếu các điểm nằm trong vùng RF phù hợp.

Trong mạng ISP không dây, anten có thể kết hợp với Rocket M2 làm trạm phát, còn phía client sử dụng CPE airMAX tương thích. Trong hệ thống doanh nghiệp, anten có thể tạo lớp kết nối ngoài trời giữa điểm trung tâm và kho, nhà bảo vệ hoặc camera từ xa.

Đây không phải lựa chọn tối ưu cho liên kết Point-to-Point cần tập trung năng lượng về một hướng. Với bài toán đó, anten panel hoặc dish thường phù hợp hơn về khả năng kiểm soát búp sóng.

Lưu ý khi lựa chọn và triển khai AMO-2G13

Trước khi chọn AMO-2G13, cần xác định số lượng client, hướng phân bố, khoảng cách, độ cao lắp đặt, nhiễu 2.4 GHz và yêu cầu thông lượng. Băng tần 2.4 GHz thường chịu nhiều nhiễu tại khu vực đông mạng không dây, vì vậy khảo sát phổ trước khi triển khai là cần thiết.

Người dùng cũng cần kiểm tra tính tương thích giữa anten và radio. Tài liệu Ubiquiti hướng dẫn AMO-2G13 tích hợp với RocketM, trong đó Rocket M2 phù hợp cho dải 2.4 GHz. Không nên ghép anten chỉ dựa trên chuẩn đầu nối nếu dải tần hoặc kiến trúc MIMO không tương thích.

Hulatech hỗ trợ tư vấn AMO-2G13, Rocket M2, PoE, chống sét Ethernet và cấu hình PtMP theo mặt bằng thực tế. Khi yêu cầu báo giá, khách hàng nên cung cấp số điểm cần kết nối, khoảng cách, độ cao cột, địa hình và lưu lượng dự kiến để lựa chọn cấu hình phù hợp.
